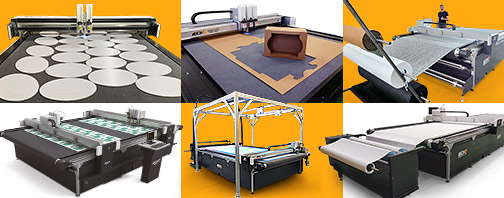

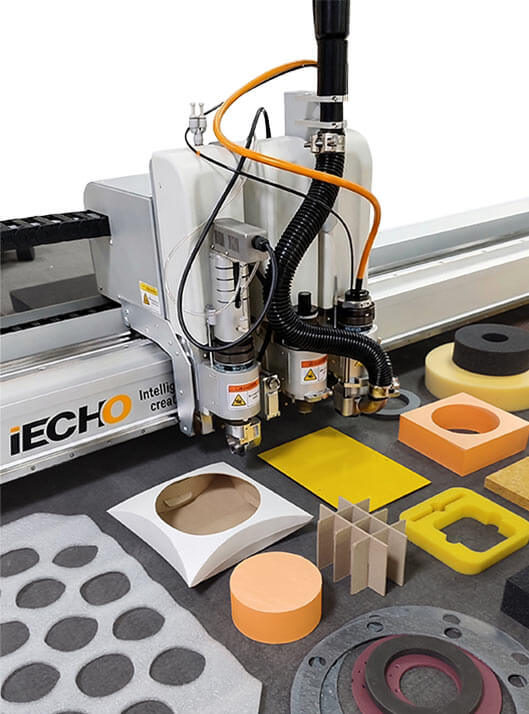

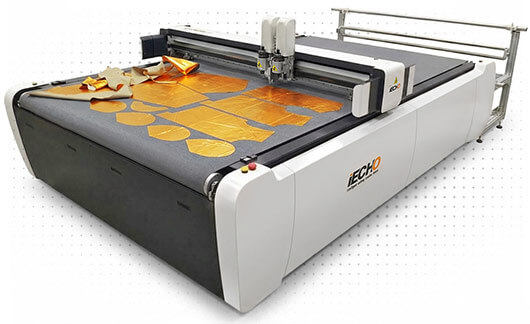

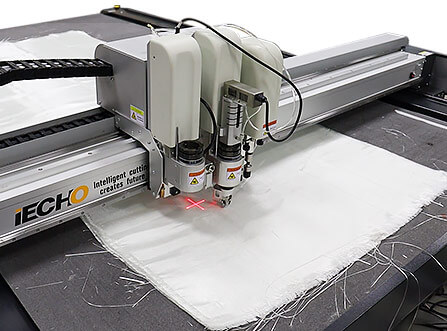

РАСКРОЕЧНЫЕ
КОМПЛЕКСЫ iECHO

Цифровые автоматические системы скоростной резки для использования в различных производственных отраслях. С высочайшей точностью осуществляют сквозную резку, надсечку, фрезерование, перфорацию, маркировку и черчение.

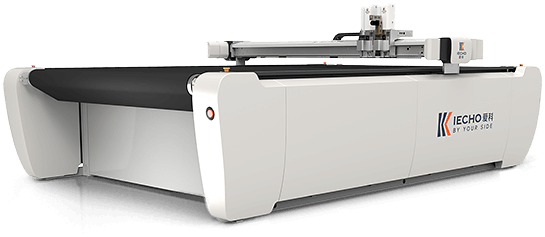

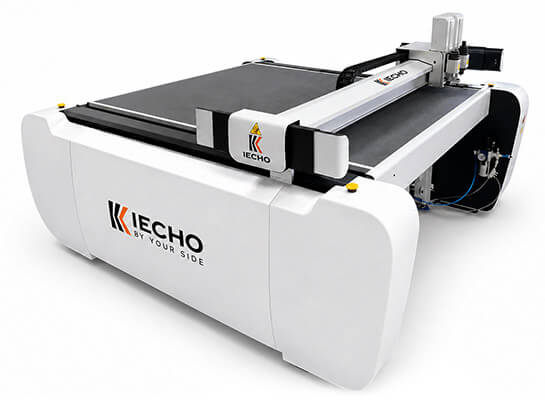

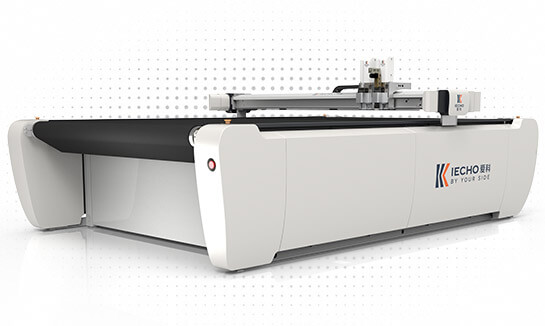

iECHO BK
iECHO BK iECHO BK
  • Бюджетное решение небольшого формата.
  • От одного до двух инструментов на каретке.
  • Скорость резки до 1 м/сек.
  • Возможность резки листовых, рулонных материалов, подетальная резка крупногабаритных материалов.
  • Мощная вакуумная помпа с возможностью регулировки силы прижима.
  • Система безопасности Safety Device.

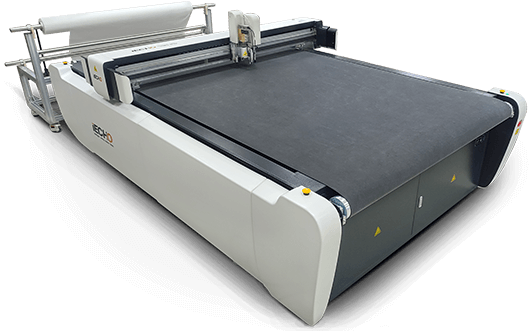

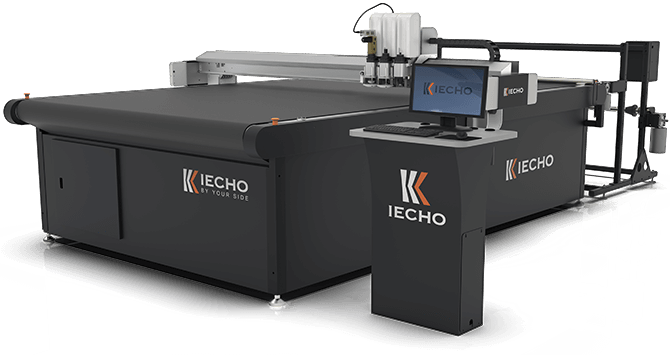

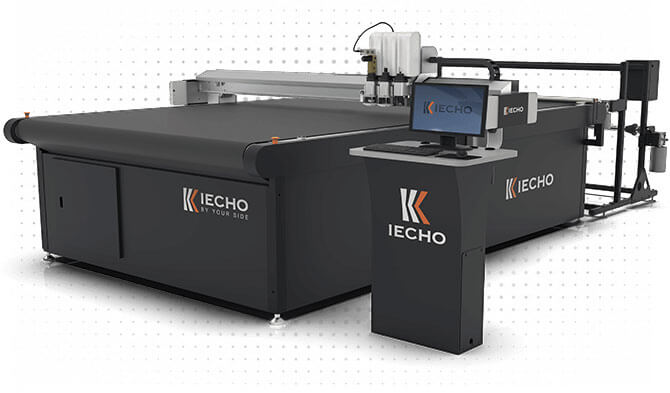

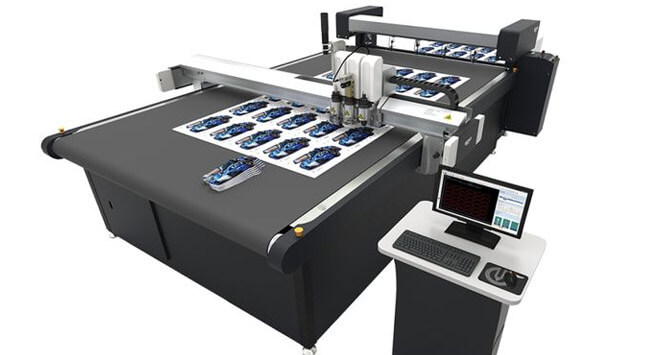

iECHO BK3 iECHO BK3
  • Режущие системы среднего формата.
  • Скорость резки до 1,5 м/сек.
  • От одного до трех инструментов на каретке.
  • Максимальное количество вакуумных зон.
  • Возможность резки листовых, рулонных материалов, подетальная резка крупногабаритных материалов.
  • Прецизионный стол из высокопрочного авиационного алюминия.
  • Мощная вакуумная помпа с возможностью регулировки силы прижима.
  • Система безопасности Safety Device.

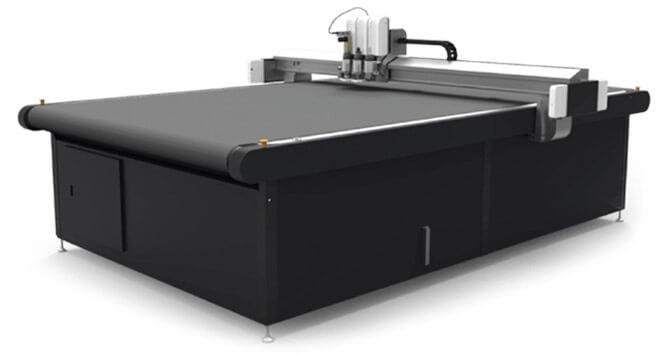

iECHO BK3

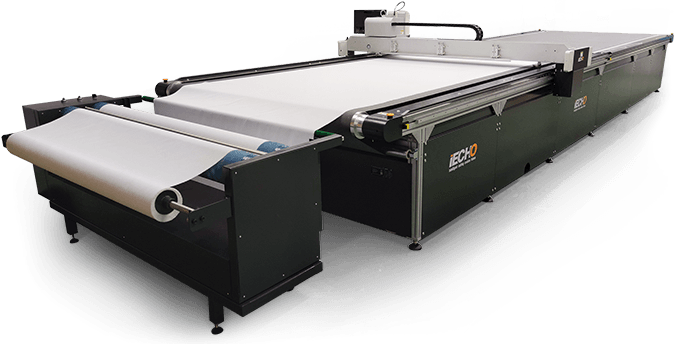

iECHO TK4S
iECHO TK4S iECHO TK4S
  • Промышленные раскройные комплексы среднего, большого и экстрабольшого форматов.
  • От одного до трех инструментов на каретке.
  • Скорость резки до 1,5 м/сек.
  • Возможность резки листовых, рулонных материалов, подетальная резка крупногабаритных материалов.
  • Разборная конструкция стола.
  • Наибольшее количество доступных опций и инструментов.
  • Прецизионный стол из высокопрочного авиационного алюминия.
  • Мощная вакуумная помпа с возможностью регулировки силы прижима.
  • На экстремально широкой направляющей каретки (ось Х) установлены два двигателя с функцией балансировки, которые обеспечивают более стабильное и точное перемещение печатного узла.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Многозонный вакуумный стол в моделях BK3 и TK4S

Многозонный вакуумный стол iECHO
Ваккумный стол с зонированным прижимом обеспечивает надежную фиксацию заготовок. Участок вакуумного прижима можно выбрать в соответствии с размером материала, что позволяет повысить эффективность прижима в необходимой области.

Благодаря преобразователю частоты, который предусмотрен для вакуумной системы, можно регулировать мощность вакуума в зависимости от вида и веса обрабатываемого материала и таким образом сокращать потребление электроэнергии.

Система безопасности Safety device

Система безопасности Safety device iECHO
Раскройщики оснащены специальной системой с датчиком контакта, которая обеспечивает полную безопасность оператора в процессе высокоскоростной резки.

Комплексы могут также комплектоваться инфракрасным сенсорным устройством, автоматически блокирующим каретку при попадании рук или одежды оператора в опасную зону обработки или при обнаружении других посторонних препятствий.

Механическая система автоматической инициализации инструмента AKI

Механическая ческая система автоматической инициализации инструмента AKI iECHO
Глубина погружения режущего инструмента может контролироваться с высокой точностью благодаря автоматической системе инициализации инструмента с механическим датчиком.

Эта функция позволяет обеспечить полное прорезание материала (и тем самым повысить качество резки), свести к минимуму риск повреждения рабочей поверхности, уменьшить износ режущего инструмента и сократить рабочий цикл, исключив операции ручной настройки.

Конвейерная система

Все модели режущих плоттеров могут оснащаться интеллектуальной функцией непрерывной резки на конвейере.

Ленточный конвейер позволяет загружать материалы в непрерывном режиме, эффективно выполнять протяженные задания, осуществлять сбор готовой продукции в условиях потока, обрабатывать не только листовые, но и рулонные материалы.

Конвейерная система – прекрасное решение для сокращения трудозатрат и повышения производительности.

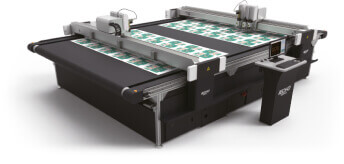

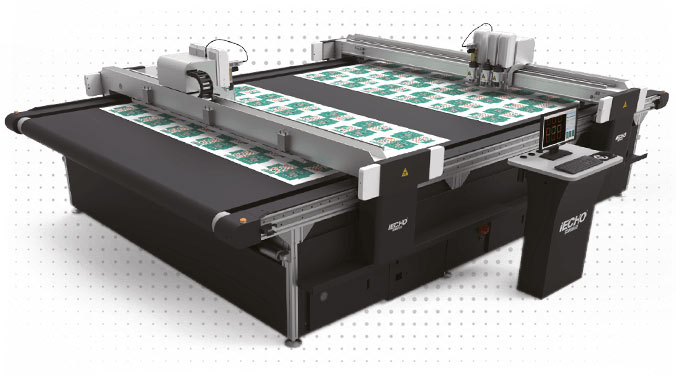

Два портала на модели TK4S

Два портала на модели TK4S iECHO
В модели TK4S предусмотрена возможность установки сразу двух порталов, что позволяет выполнять раскрой на всей площади стола.

Система из двух одновременно работающих модулей дает возможность существенно ускорить процесс резки и наиболее эффективно управлять всем рабочим процессом.

Привод портала

Привод портала iECHO
В модели TK4S привод портала представляет собой косозубую рейку с шестерней (зубчатая передача), которая обеспечивает высокую скорость, долговечность, точность повторения и прекрасную динамику при резке плотных материалов с экстремальной рабочей нагрузкой.

Другие модели раскройщиков имеют ременный привод портала, отличающийся бесшумностью работы, плавностью хода, отсутствием паразитных вибраций и слабой чувствительностью к перегрузкам.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Режущий плоттер iECHO BK3
Скорость резки BK - 1000 мм/сек,
BK3 и TK4S - 1500 мм/сек
Точность 0,1 мм
Количество одновременно
устанавливаемых инструментов
1-2 (BK)
2-3 (BK3 и TK4S)
Формат данных DXF, HPGL
Интерфейс Последовательный порт
Электропитание 220 В/380 В, 50 Гц
Мощность вакуумной помпы от 5 кВт и более
Условия эксплуатации Температура: 0 - 40 °С, отн. влажность: 20 – 80 %

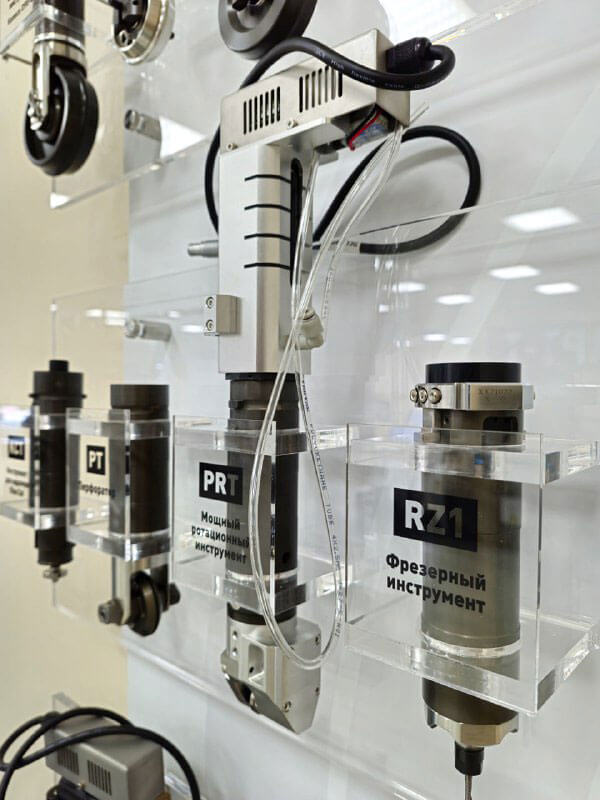

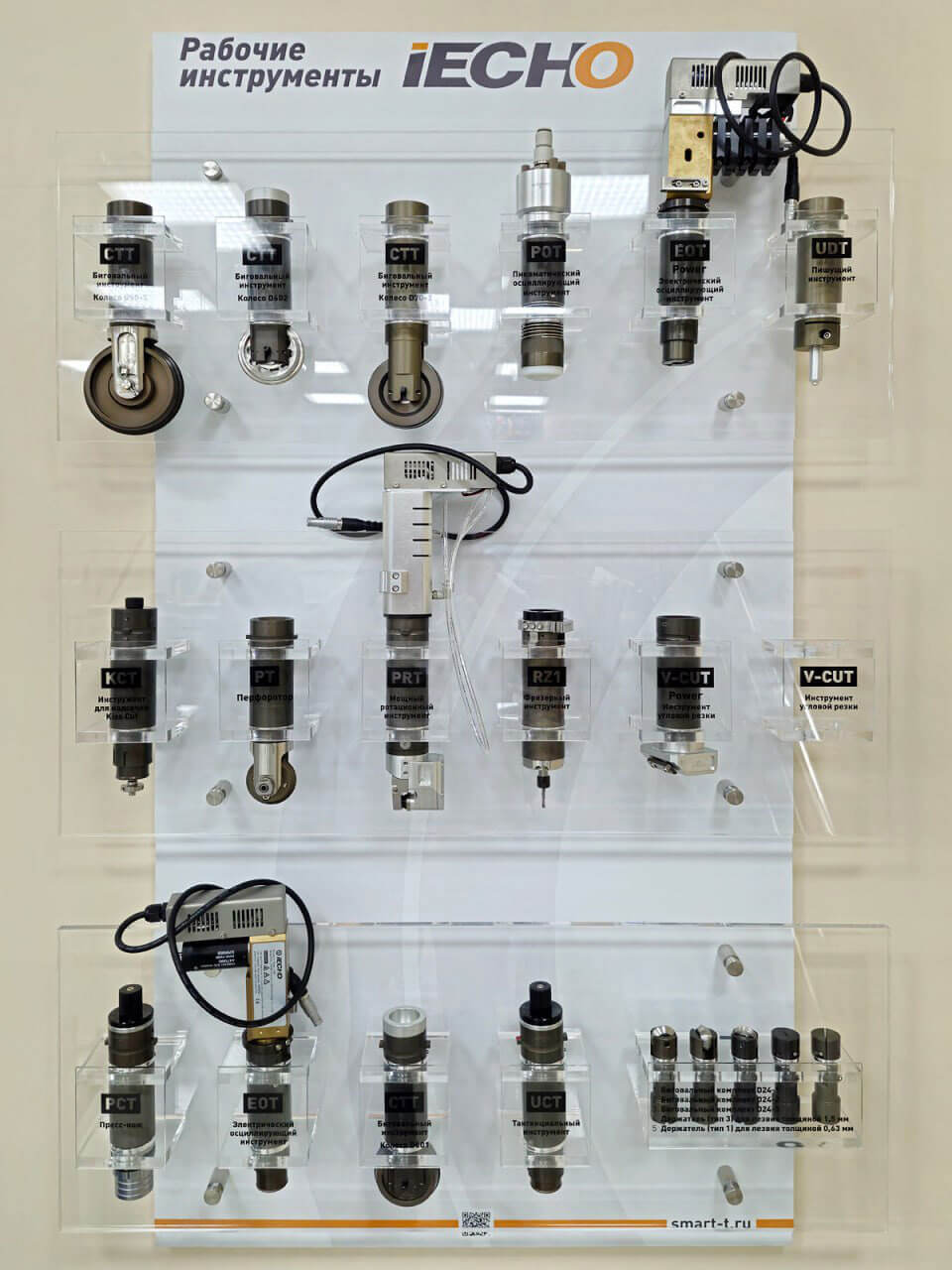

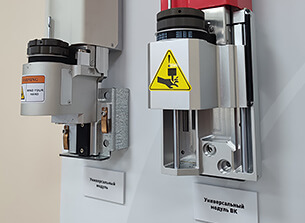

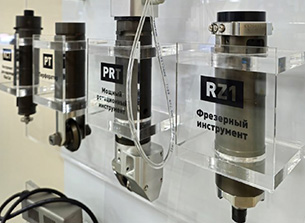

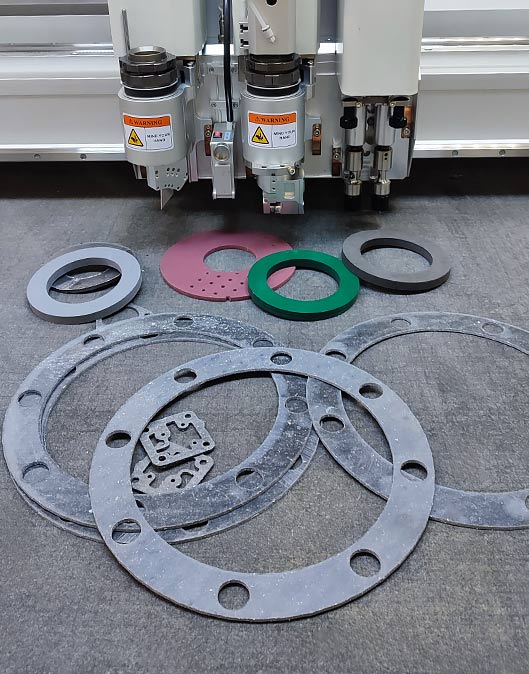

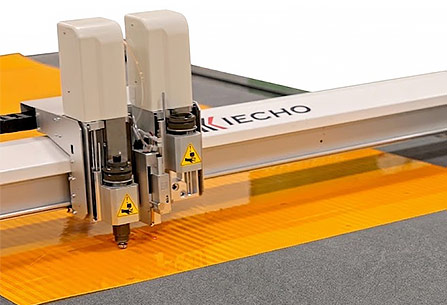

ИНСТРУМЕНТЫ

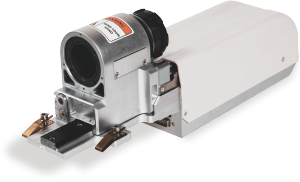

  • UCT Универсальный режущий инструмент
  • RZФрезерный инструмент CNC
  • UDT и PENИнструмент для маркировки
  • KCTИнструмент для надсечки Kiss Cut
  • EOTЭлектрический осциллирующий инструмент
  • POTПневматический осциллирующий инструмент
  • PTИнструмент для пробивки отверстий и прорезей
  • PRTРотационный инструмент
  • V-CUTИнструмент угловой резки
  • СТТБиговальный инструмент
  • Punch/Notch moduleВысокоскоростной пробойник
  • PСTПресс-нож с биговальным колесом

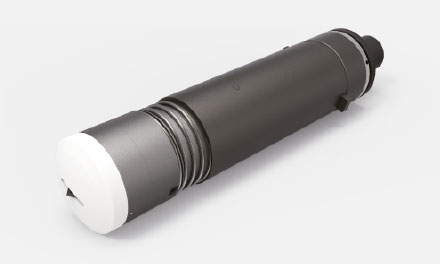

UCT

Универсальный режущий инструмент предназначен для сквозной резки материалов толщиной до 5 мм.

В сравнении с другими инструментами тангенциальный нож UCT является наиболее экономически эффективным, т. к. обеспечивает самую высокую скорость резки и низкие затраты на техническое обслуживание.

Защитная гильза, оснащенная пружиной, дает возможность осуществлять резку с очень высокой точностью.

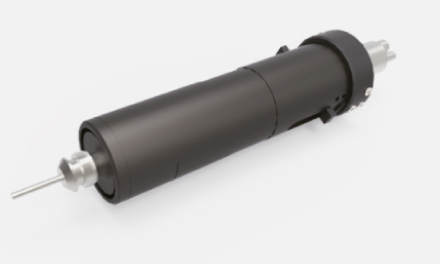

RZ

Шпиндель фрезы обеспечивает высокую скорость вращения - до 60000 об./мин. Фреза с высокочастотным приводом может использоваться для резки жестких материалов толщиной до 20 мм.

Специальная система пылеудаления позволяет производить работы с максимальной эффективностью и минимальным количеством сопутствующих отходов.

Система воздушного охлаждения способствует увеличению срока службы фрезы. Инструмент iECHO RZ способен работать 24 часа, 7 дней в неделю.

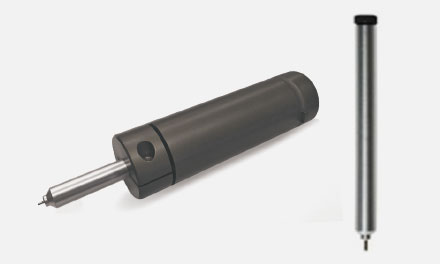

UDT и PEN

Инструменты для нанесения графической информации, маркировки изделий. Используемые чернила серого цвета хорошо видны на поверхностях любого цвета.

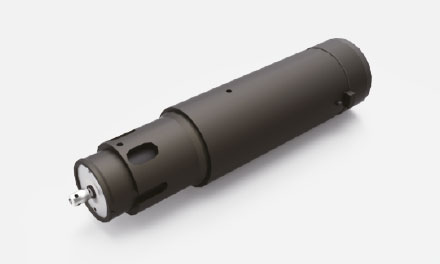

KCT

Инструмент Kiss Cut Tool в основном применяется для высокоскоростной резки самоклеящихся ПВХ-пленок (изготовление наклеек). iECHO KCT позволяет прорезать верхнюю часть материала (пленку) без повреждения нижней (подложки).

EOT

Электрический осциллирующий инструмент прекрасно подходит для сквозной резки материалов средней плотности.

Этот инструмент приводится в действие электромотором, обеспечивающим высокую скорость резки и перемещение ножа вверх–вниз с амплитудой хода 1 мм и частотой 18000 колебаний в минуту.

Для инструмента iECHO EOT предусмотрены лезвия нескольких видов.

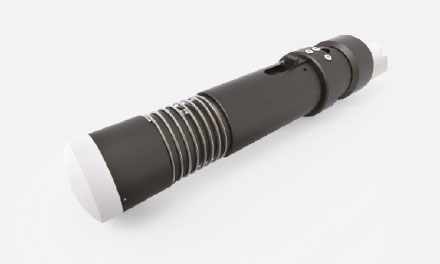

POT

Пневматический осциллирующий инструмент iECHO POT приводится в действие сжатым воздухом и перемещает лезвие вверх–вниз с частотой 12000 колебаний в минуту и с амплитудой хода 8 мм.

Прочная конструкция инструмента специально адаптирована для резки жестких и прочных материалов. Благодаря нескольким видам лезвий, можно добиваться различных результатов обработки.

С помощью специального лезвия возможна резка материалов толщиной до 110 мм.

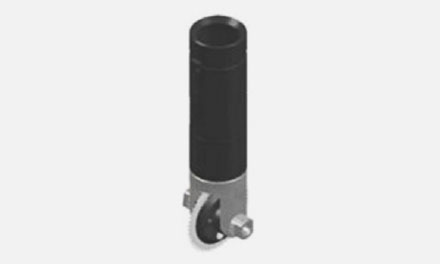

PT

Инструмент для пробивки отверстий и прорезей линейного расположения для быстрого нанесения на картон и гофрокартон линий сгиба для последующего формирования объемного изделия и для легкого отделения деталей от несущего полотна.

Для перфоратора предусмотрены восемь зубчатых лезвий с разным шагом и размером зубьев прямоугольного профиля.

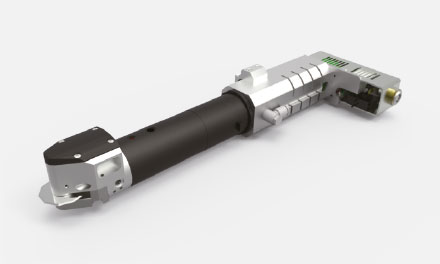

PRT

Предназначен для высокоскоростного раскроя тканей, трикотажа и нетканых материалов.

Идеально подходит для резки технических тканей – препрегов, материалов на основе углеродного, пара-арамидного, мета-арамидного и стекловолокна.

Раскрой осуществляется вращающимися с большой скоростью дисковыми лезвиями разного диаметра, имеющими форму круга или многогранника.

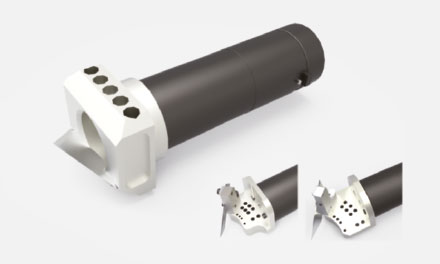

V-CUT

Специальный нож для выборки V-образного паза для производства сложных конструкций из композитных материалов с вспененным наполнителем, сотового картона, пенокартона или сэндвич-панелей.

Доступны ножи для углов выборки 0°,15°, 22,5° и 45°.

СТТ

Биговальный инструмент для нанесения прямолинейных бороздок для последующего складывания плоской заготовки в объемное изделие.

Предназначен для картона, тонких гибких пластиков и других легко продавливающихся материалов.

Скоординированный с программным обеспечением для резки в целях достижения наилучшего результата обработки инструмент может осуществлять биговку гофрированного материала вдоль или поперек его структуры без каких-либо повреждений его поверхности.

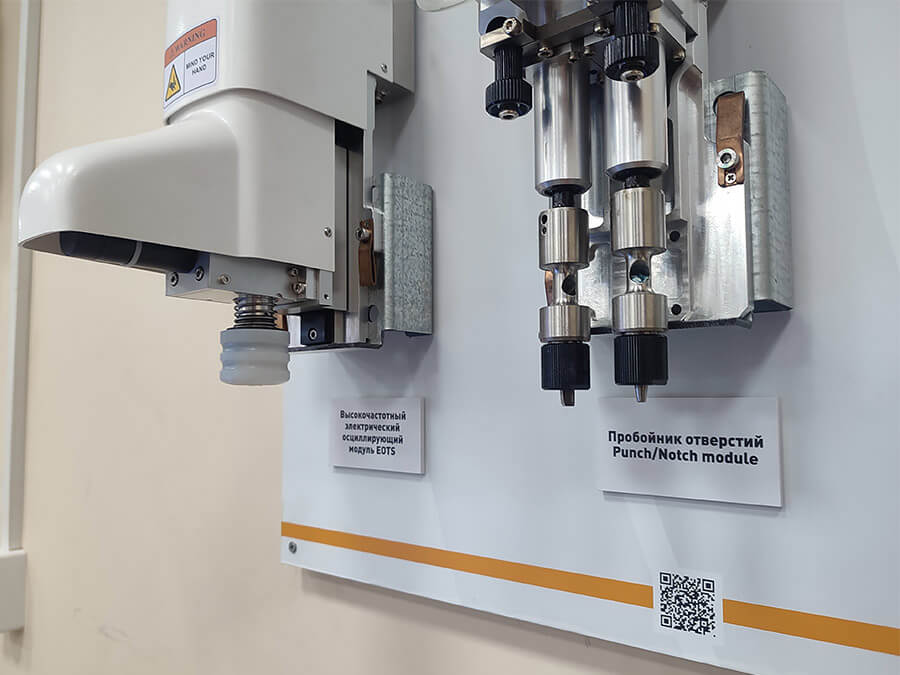

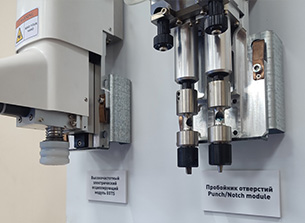

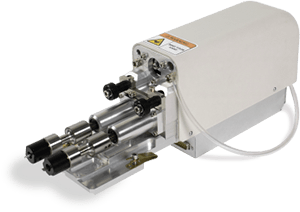

Punch/Notch module

Высокоскоростной пробойник, комплектующийся насадками для вырубки сквозных отверстий или надсечки диаметром от 1 до 5 мм.

Применяется для перфорации отверстиями круглой формы таких материалов, как ткани, натуральная и искусственная кожа и т. д.

PCT

Пресс-нож предназначен для деликатной резки гофро- и микрогофрокартона, сотового и гофрированного полипропилена, а также других материалов толщиной до 7 мм.

Биговальное колесое деликатно подминает слои гофрокартона, уменьшая его толщину, а выступающее из колеса лезвие с легкостью прорезает слои материала.

Таким образом, скорость раскроя значительно повышается, т.к. не ограничивается частотой вибрации лезвия, как в случае с осциллирущим инструментом. Глубина реза и усилие прижима регулируется специальным механизмом, что позволяет использовать широкий спектр различных по толщине материалов.

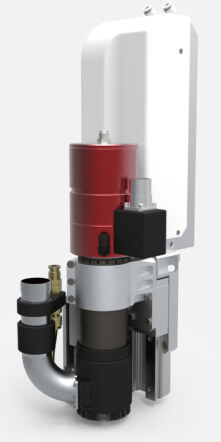

МОЩНЫЙ ФРЕЗЕРНЫЙ МОДУЛЬ

Фрезерный модуль с высокочастотным ротором может использоваться для резки таких жестких материалов, как фанера, МДФ, пластики, композитные материалы и т. д.

Его высокая скорость и эффективность превосходят традиционное режущее оборудование: он обеспечивает максимальную производительность и способен удовлетворить производственную потребность «24 часа/7 дней в неделю».

Пневматический цанговый зажим iECHO

Пневматический цанговый зажим - всего один шаг для смены фрезы

автоматизированный переключатель iECHO

Полностью автоматизированный переключатель инструмента

Устройство автоматической чистки фрезерного инструмента iECHO

Устройство автоматической чистки фрезерного инструмента

ШИРОКОФОРМАТНАЯ СИСТЕМА РЕЗКИ

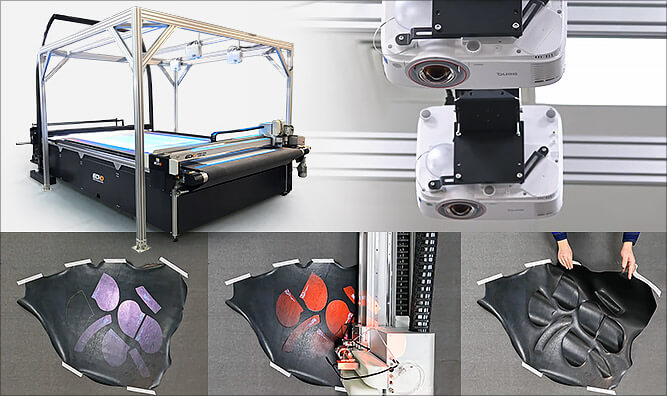

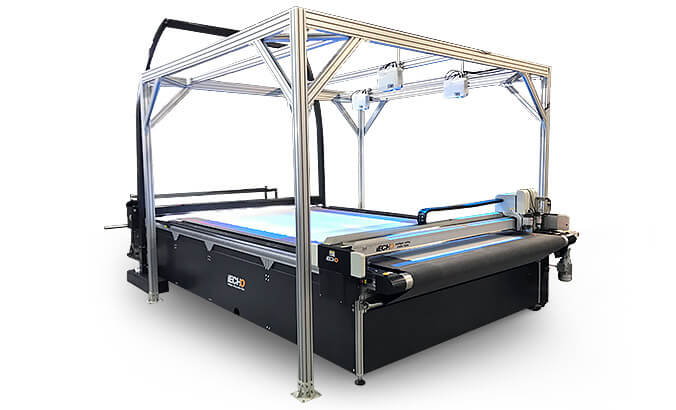

Проекционная система HD Projection System

С помощью системы из нескольких проекторов, установленных над раскройщиком, на поверхность рабочего стола отображается раскладка кроя, созданная в макете, что позволяет перед началом резки проконтролировать расположение деталей и при необходимости произвести корректировку схемы. Эта функция поддерживается программным модулем Nesting Function, что позволяет максимально оптимизировать процесс подготовки задания к исполнению.

Проекционная система HD Projection System iECHO
Система автоматической инициализации инструмента AKI

Автоматическая система на основе оптических датчиков позволяет осуществлять прецизионный контроль глубины погружения режущего инструмента с точностью до 0,3 мм и тем самым обеспечивать полное прорезание материала без риска повреждения рабочей поверхности. Оптическая система AKI совместима со всеми инструментами iECHO и, в отличие от штатного механического датчика, поддерживает настройку осциллирующего ножа.

Система автоматической инициализации инструмента AKI iECHO
Система сканирования для раскроя кожи IECHO LEATHER SCAN SYSTEM

Система Leather Scan System специально разработана для работы с натуральной кожей, которая, за редким исключением, имеет более или менее выраженные поверхностные недостатки. Чтобы не допустить попадания дефектных участков кожи в зону раскроя, оператор может контрастным по цвету мелком предварительно обозначить их контур, система сканирования их зафиксирует, а программный модуль Nesting Function автоматически исключит проблемные участки из выкройки при раскладке деталей кроя на виртуальном лоскуте кожи и обеспечит обработку только ценной части материала.

Система сканирования для раскроя кожи IECHO LEATHER SCAN SYSTEM iECHO
Дополнительный стол

Площадь рабочей поверхности может быть увеличена за счет дополнительного рабочего стола, который составляет вместе с раскройщиком единое целое. Он предназначен для приема раскроенного материала, который по конвейерной ленте перемещается из зоны обработки в свободную зону, и существенно упрощает сбор готовой продукции и отходов без прерывания процесса резки.

Дополнительный стол iECHO

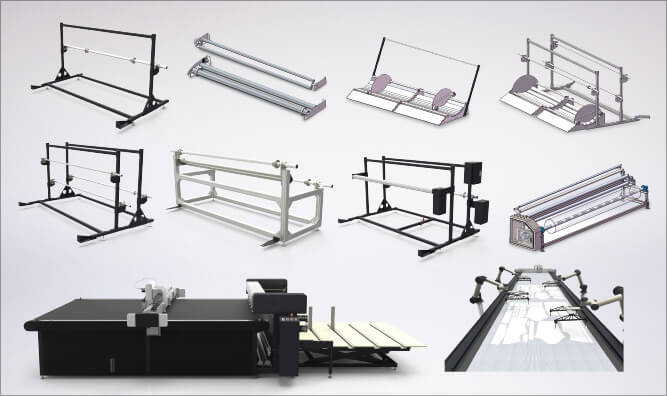

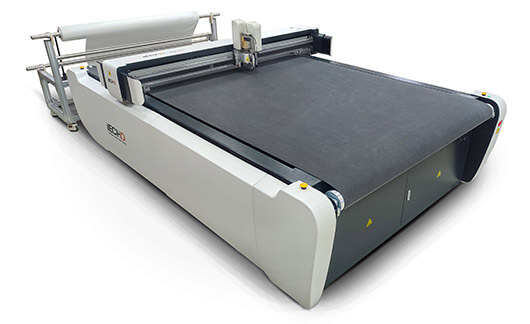

Устройство рулонной подачи

Для раскройщиков iECHO предусмотрена возможность работы с рулонными материалами и выполнения протяженных заданий. Рулонная подача, являющаяся самостоятельным пассивным модулем с высокопрочными и надежными несущей и натяжительной штангой, позволяет устанавливать для обработки самые разнообразные материалы, включая такие тяжелые, как ковровые покрытия и кожа.

Устройство рулонной подачи iECHO

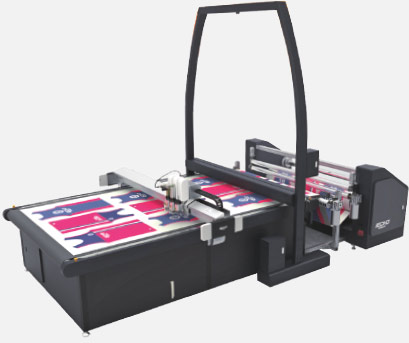

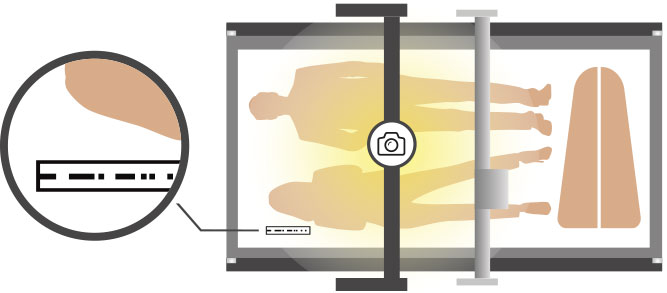

Автоматическая система сканирования

Для удовлетворения требований клиентов к скорости и точности раскроя запечатанных материалов компания iECHO разработала автоматическую систему сканирования для цифровых раскройщиков – Automatic Vision Scan Cutting System – для текстильных предприятий, производств по изготовлению ковровых покрытий и для рекламных компаний. В этой системе используется высокоточная камера линейного сканирования, сканирование производится со скоростью 0,3 м/сек. и точностью 1 мм.

Автоматическая система сканирования iECHO

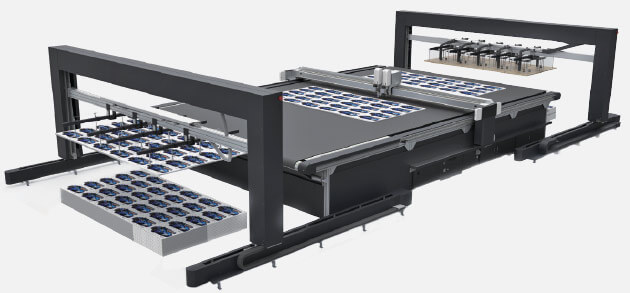

Системы автоматизированной загрузки/выгрузки листовых материалов

Автонакладчик является эффективным средством оптимизации резки, которое позволяет свести к минимуму участие оператора в рабочем процессе, исключить ошибки, обусловленные человеческим фактором, и обеспечить увеличение производительности на 25 % по сравнению с ручной загрузкой. Точность позиционирования листов, которую обеспечивает это устройство и синхронизация перемещения конвейера и портала, позволяют выполнять раскрой в непрерывном режиме и с исключительной точностью.

Системы автоматизированной загрузки/выгрузки листовых материалов iECHO

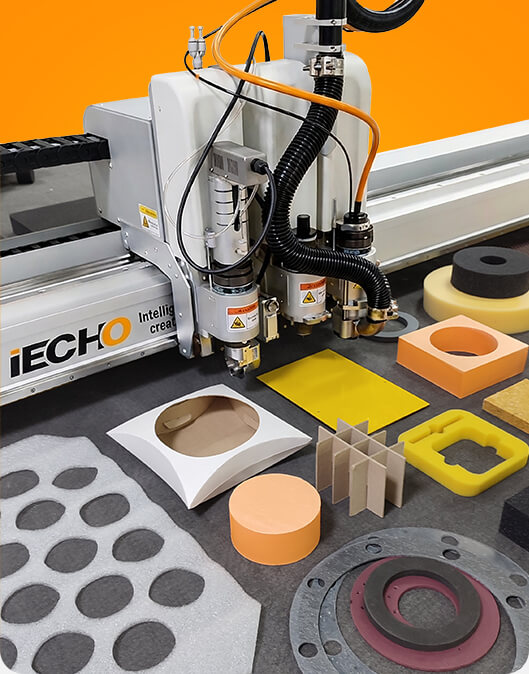

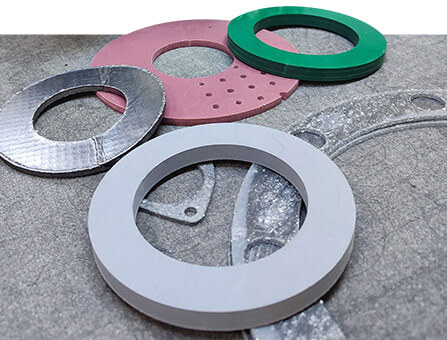

ОБРАБАТЫВАЕМЫЕ МАТЕРИАЛЫ

Пенокартон

Буквы и логотипы | Постеры | Фоторамки | Ростовые фигуры

Синтетическая бумага (ПП)

Фотографии | Постеры | Стенды Roll-up |Демонстрационные стенды

Сэндвич-полистирол

Креативные игрушки | Модели и конструкции | Ростовые фигуры

Акриловое стекло

Награды | Рекламное производство | Декоративные элементы | Скульптуры

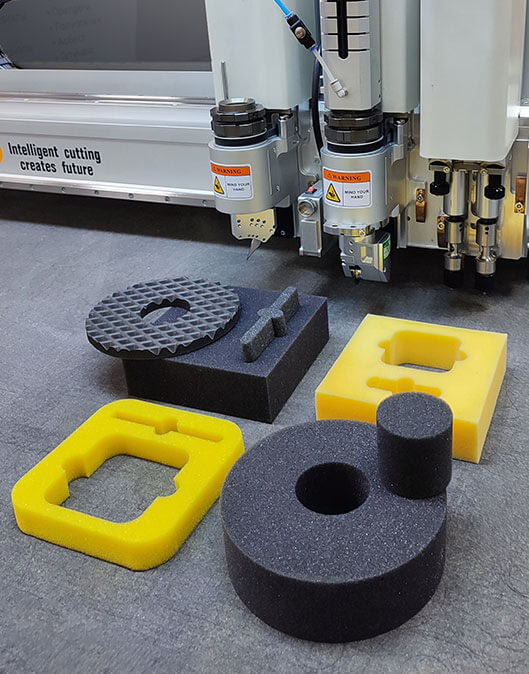

Пенопласт

Защитная упаковка |
Сэндвич-материалы

Текстиль

Баннеры | Флаги | Рекламные конструкции | Технические изделия

Световозвращающие пленки

Дорожные знаки | Знаки предупреждения |Декоративная аппликация

Алюминиевый композит

Буквы и логотипы | Демонстрационные стенды

АБС

Упаковка | Демонстрационные стенды | POP-конструкции

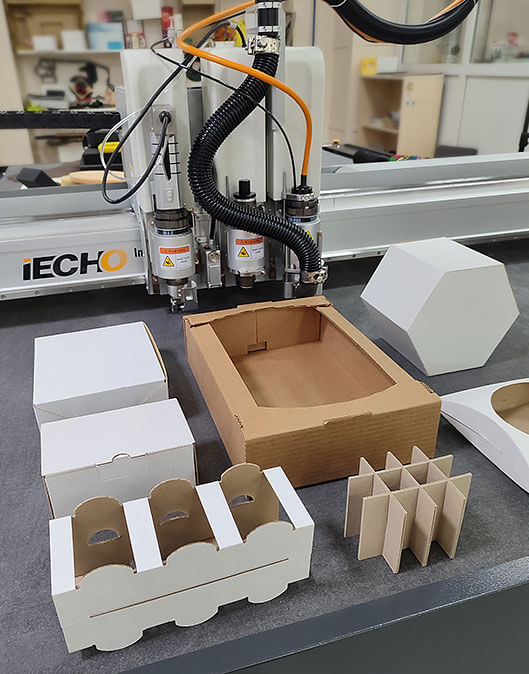

Картон

Цветные коробки | Пакеты |
Упаковка

Пластики

Подарочная упаковка | Папки | Баннеры | Рекламные конструкции

Панели МДФ

Демонстрационные стенды | Мебель | Выставочное строительство

Сотовые материалы

Защитная упаковка | Демонстрационные стенды | Объемные конструкции

Гофрированный пластик

Демонстрационные стенды |
Упаковка

Макулатурный картон

Упаковка | Подарочные коробки | Фоторамки | Макеты и модели

Гофрированный картон

Тара и упаковка | Подарочные коробки | POP-конструкции

Вертикально гофрированный картон

Декоративные элементы | POP-конструкции | Демонстрационные стенды

Виниловые наклейки

Этикетки | Буквы и логотипы | Виниловая аппликация | Автомобильная и промышленная графика

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

iBrightCut

Мощное программное обеспечение iBrightCut, входящее в комплект поставки, имеет все необходимые функции для эффективной работы. К ним относятся: разработка шаблонов, преобразование данных, автоматическая маркировка и редактирование выходных изображений.

    Преимущества iBrightCut
  • Библиотека материалов

    В программное обеспечение iBrightCut встроена обширная библиотека материалов, которые используются в различных отраслях промышленности. Пользователи могут выбирать соответствующие материалу инструменты и ножи, а также задавать необходимые рабочие параметры. Каждый пользователь может самостоятельно расширить библиотеку, добавив материалы согласно своим потребностям, и занести в нее необходимые режимы резки.

  • Инновационные функции графического редактирования

    Программное обеспечение iBrightCut имеет все необходимые функции САПР, которые широко используются в рекламном производстве. Пользователи могут не только редактировать существующие файлы, но и проектировать новые работы и создавать новые файлы. ПО исключительно доступно в освоении: пользователи могут изучить все возможности в течение часа и спустя день приступить к полноценной работе.

  • Управление заданиями

    Пользователи могут устанавливать приоритет задания на резку в соответствии с последовательностью заказов, проверять протокол предыдущих заданий и быстро отправлять на резку задания из «истории».

  • Дополнительные возможности

    Для обеспечения максимального удобства пользователю предоставляется возможность самостоятельно устанавливать вспомогательные иконки быстрого доступа. Он может после завершения задания установить режущую головку в необходимое ему положение. Также можно задать режим, при котором по окончании работы компрессор будет закрываться автоматически.

  • Облачный сервер

    Пользователи могут обращаться к быстрым онлайн-сервисам через облачное хранилище. К таким сервисам, в частности, относятся: 1) Удаленная диагностика неисправностей: пользователь может получить дистанционную помощь сервисного инженера через сеть. 2) Удаленное обновление системы: пользователи могут обновить последнюю операционную систему через Центр управления облаком.

  • Контрольные функции

    Пользователи могут отслеживать траекторию резания, оценивать время процесса, обновлять ход выполнения задания.

РАБОЧИЙ ПРОЦЕСС

Раскроечный комплекс iECHO BK3 - обзорное видео

Комплекс для раскроя ткани iECHO TK3S с системой Vision Cut

Раскройщик iECHO BK - производство ложементов из полиэтилена

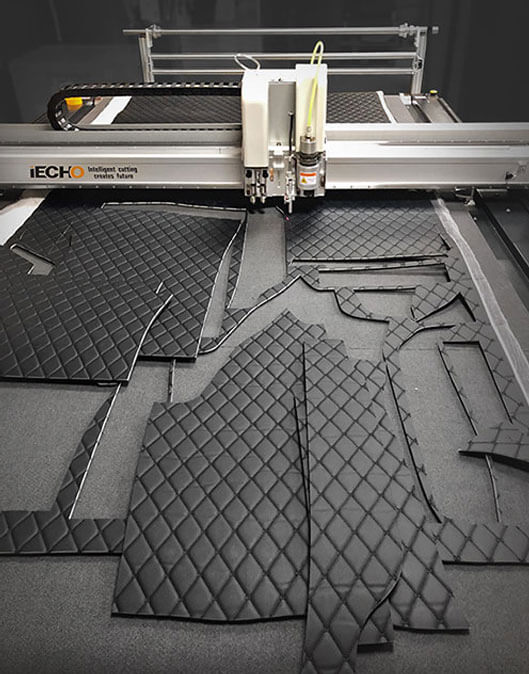

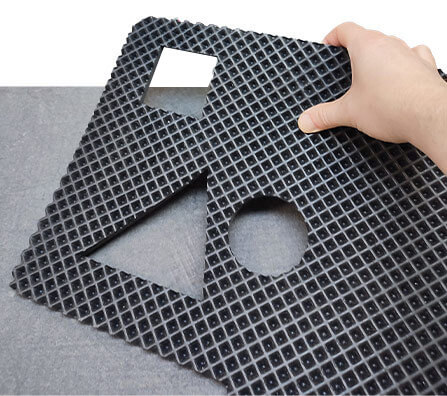

Раскрой материала EVA для производства автоковриков на iECHO BK3

ИНСТАЛЛЯЦИИ КОМПЛЕКСОВ iECHOпроведенные компанией "Смарт-Т"

Белгород

Инсталляция режущего плоттера iECHO

Волгоград

Инсталляция режущего плоттера iECHO

Ижевск

Инсталляция режущего плоттера iECHO

Ковров

Инсталляция режущего плоттера iECHO

Красноармейск

Инсталляция режущего плоттера iECHO

Красноярск

Инсталляция режущего плоттера iECHO

Москва

Инсталляция режущего плоттера iECHO

Нижний Новгород

Инсталляция режущего плоттера iECHO

Протвино

Инсталляция режущего плоттера iECHO
