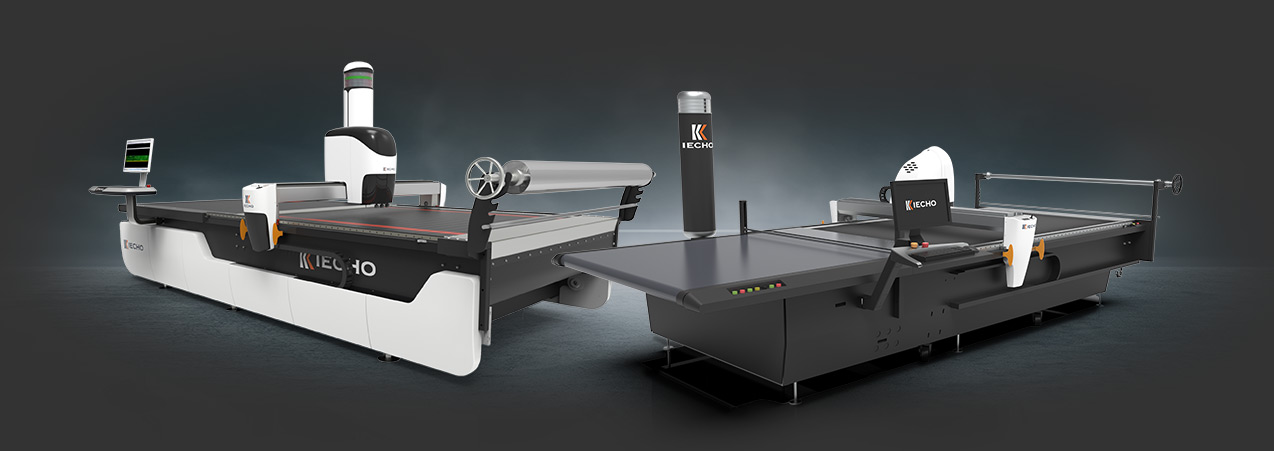

РАСКРОЙНЫЙ КОМПЛЕКС iECHO GLSA для многослойного раскроя настила

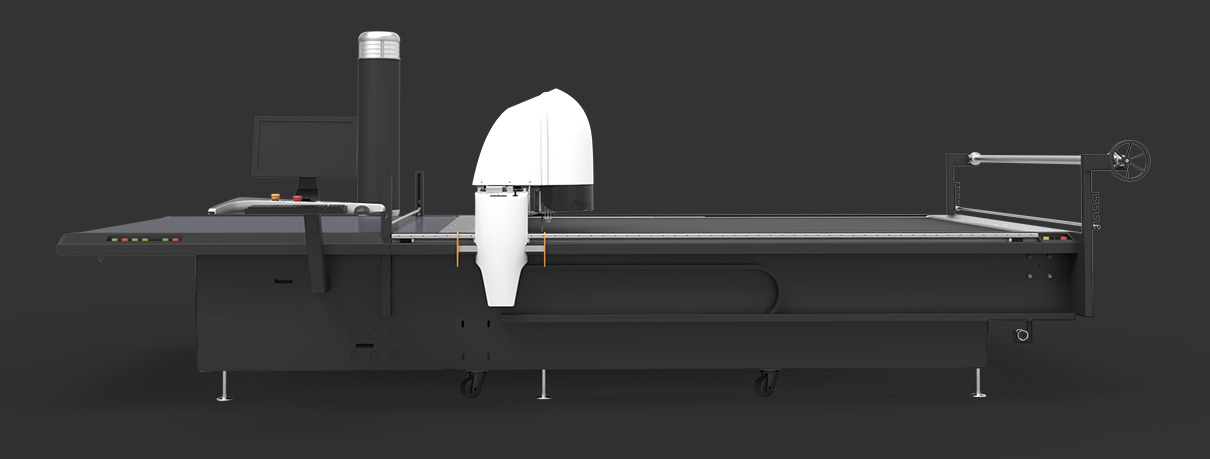

РЕЖУЩИЙ ПЛОТТЕР iECHO GLS для автоматического раскроя настила

Автоматизированный настилочно-раскройный комплекс (АНРК) iECHO GLSA является прекрасным решением для автоматизации участка раскроя швейного предприятия. Оснащенный высокоскоростным электронным осциллирующим инструментом и интеллектуальными системами управления, комплекс GLSA раскраивает любые текстильные и мягкие материалы с высокими качеством, точностью и производительностью. Комплекс в наличии в демозале 900 м2. Доступен для показов. Тестовая резка ваших материалов / файлов.
Прайс-лист

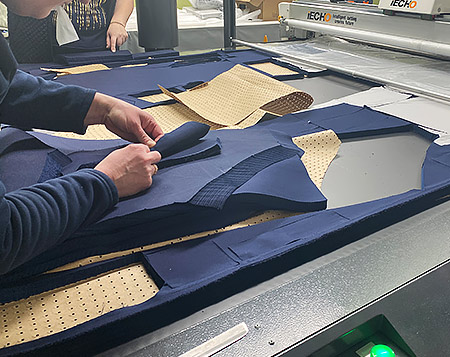

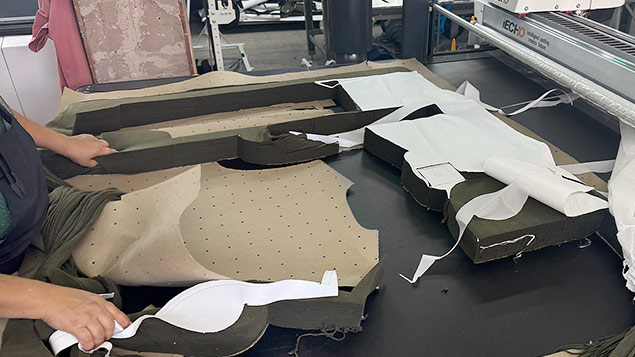

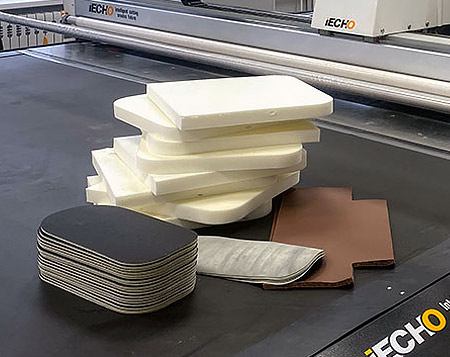

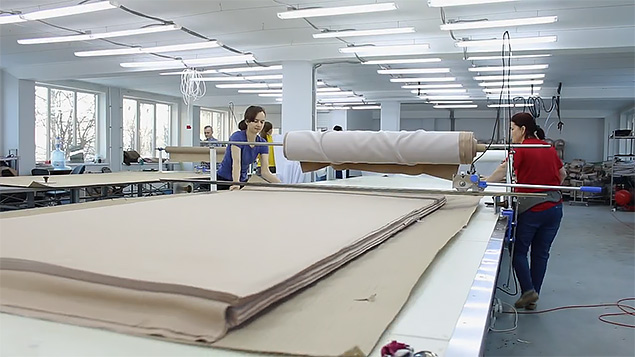

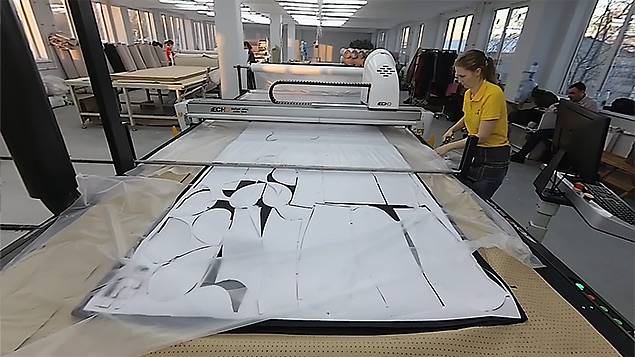

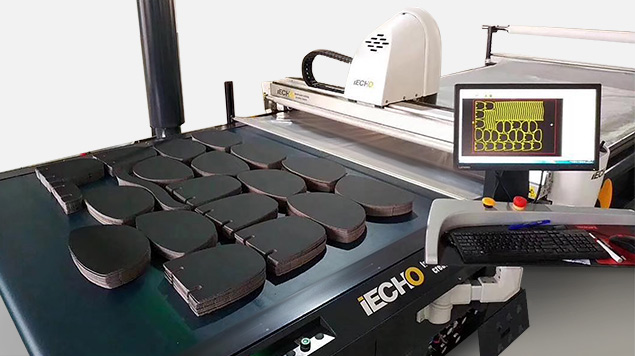

Автоматизированный настилочно-раскройный комплекс iECHO GLSA

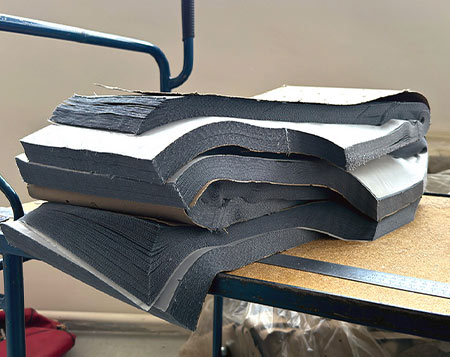

Автоматизированный настилочно-раскройный комплекс iECHO GLSA
Автоматизированный настилочно-раскройный комплекс iECHO GLSA
Автоматизированный настилочно-раскройный комплекс iECHO GLSA
Автоматизированный настилочно-раскройный комплекс iECHO GLSA
Автоматизированный настилочно-раскройный комплекс iECHO GLSA

ОСОБЕННОСТИ iECHO GLSA

  • Система контроля и коррекции перемещения инструмента для обеспечения оптимального режима резки в соответствии с характеристиками обрабатываемого материала.
  • Управляющий сервер собственной разработки для упрощения работы и достижения наилучшего качества резки.
  • Модульные решения для индивидуальных требований пользователей.

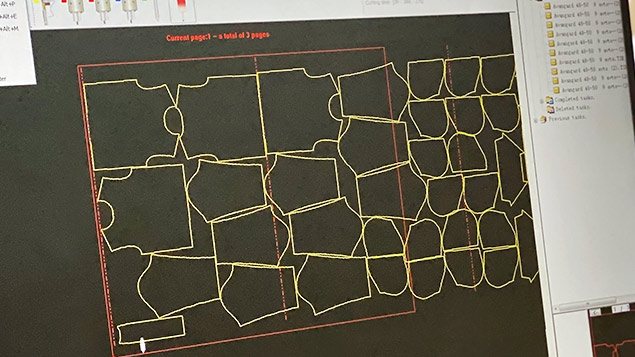

  • Система автоматической компьютерной раскладки кроя на рабочей поверхности.
  • Функция автоматической компенсации заточки лезвия в соответствии с его износом для обеспечения неизменной точности реза.
  • Система охлаждения инструмента, предотвращающая перегрев материала и его слипание.
  • Система интеллектуальной коррекции загрузки материала.
  • Вакуумный прижим материала с возможностью регулировки силы всасывания.
  • Устройство автоматического нанесения пленки для повышения эффективности вакуумного прижима и дополнительной экономии электроэнергии.
  • Простота управления и обслуживания.
  • Стол для сбора готовой продукции.

Опционально возможно установить

Направляющие под раскройщиком для установки от 2 до 3 систем размотки в целях повышения производительности.
Направляющие под раскройщиком для установки от 2 до 3 ширильных устройств.
Устройство для разглаживания материала от центра к краям.
Автоматическое настилочное устройство.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ iECHO GLSA


iECHO GLSA-2516
iECHO GLSA-2520
iECHO GLSA-2522
iECHO GLSA-3225
Максимальная ширина материала
1680 мм 2080 мм 2280 мм 2580 мм
Максимальная ширина резки
1630 мм 2030 мм 2230 мм 2530 мм
Габариты рабочего стола
2500 х 1600 мм
2500 х 2000 мм 2500 х 2200 мм
3200 х 2500 мм
Максимальная скорость резки
500 мм/сек.
Максимальная толщина настила
75 мм (с активной вакуумной системой)
Максимальное ускорение 0,3 G
Электропитание 380 В, 50 Гц
Потребляемая мощность
(пиковая при пуске / средняя)
23 кВт / 14 кВт
Интерфейс Последовательный порт
Условия эксплуатации Температура: 0 - 40 °С, отн. влажность: 20-80%

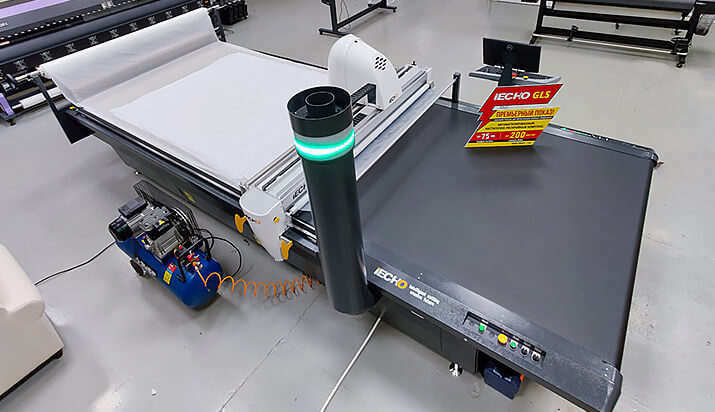

iECHO GLSA в нашем демозале

ПРЕИМУЩЕСТВАтехнологии цифровой резки относительно традиционных способов раскроя

  • Существенное увеличение производительности.
  • Улучшение условий производственной среды.
  • Оптимизация управления производством.
  • Рациональное использование материалов.
  • Более высокое качество обработки материалов.
  • Повышение авторитета производителя.
РЕЖУЩИЙ ПЛОТТЕР iECHO GLS для автоматического раскроя настила

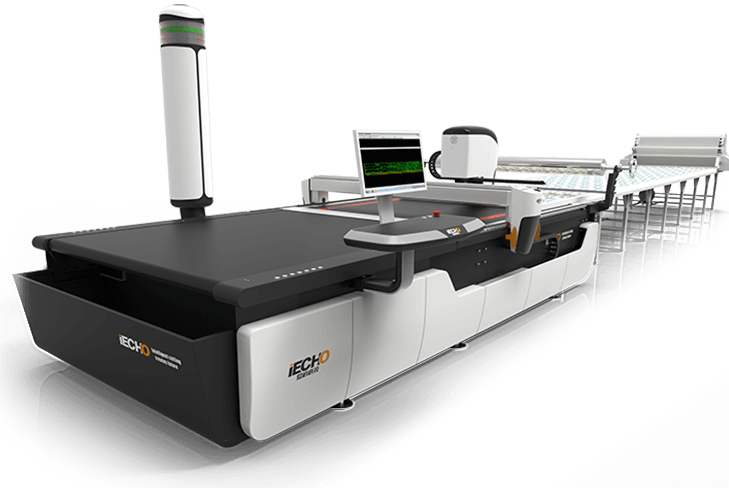

РАСКРОЙНЫЙ КОМПЛЕКС iECHO GLSС усовершенствованная модель для раскроя настила

РАСКРОЙНЫЙ КОМПЛЕКС iECHO GLSС для автоматического раскроя настила

iECHO GLSС отличается увеличенной до 90 мм толщиной настила, значительно повышенной скоростью резки и расширенными функциональными возможностями. Новейшая система управления перемещением режущего инструмента для обеспечения оптимального режима резки в соответствии с характеристиками обрабатываемого материала. Функция автоматической компенсации заточки лезвия для обеспечения неизменной точности реза.
Прайс-лист

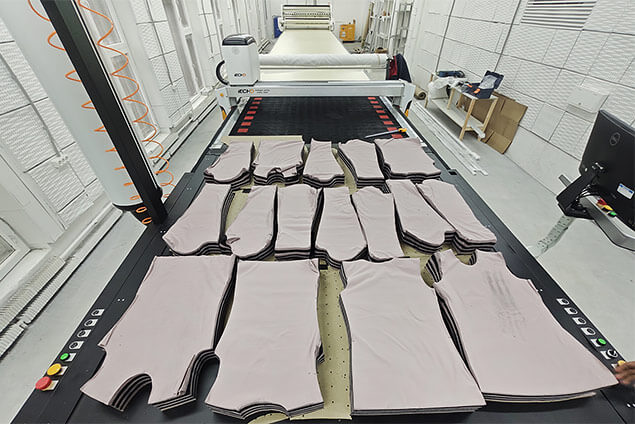

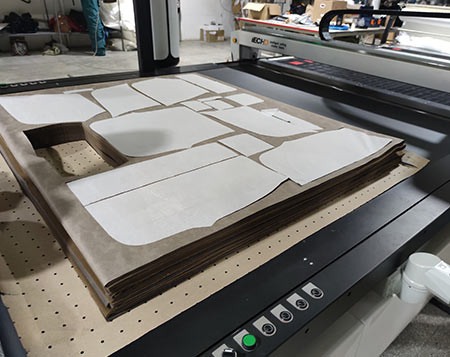

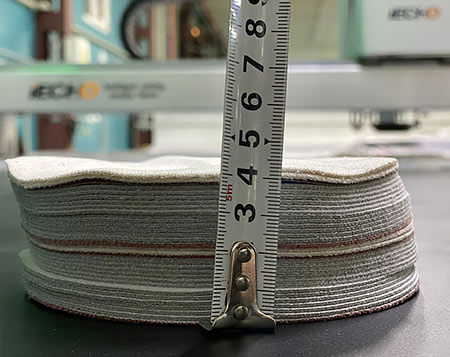

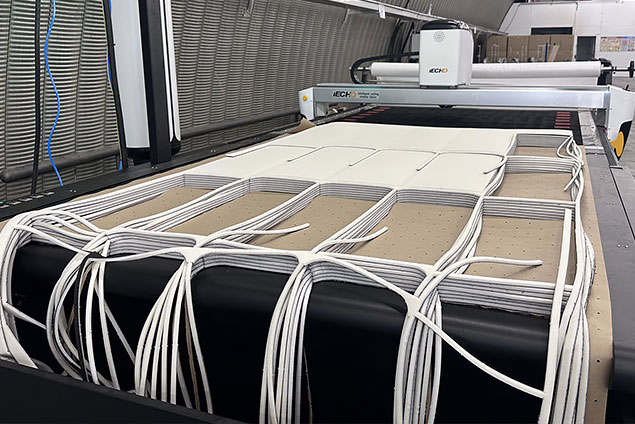

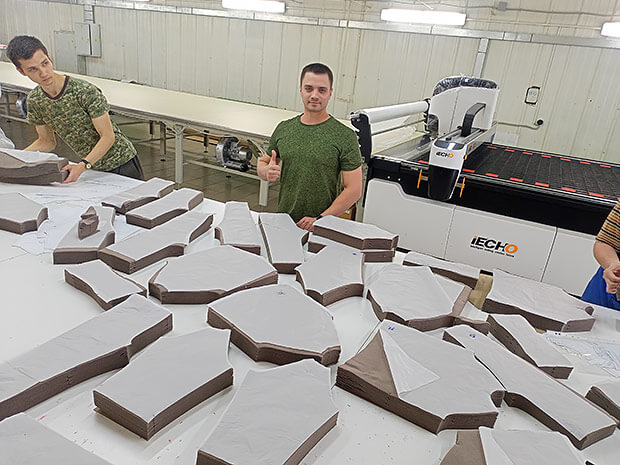

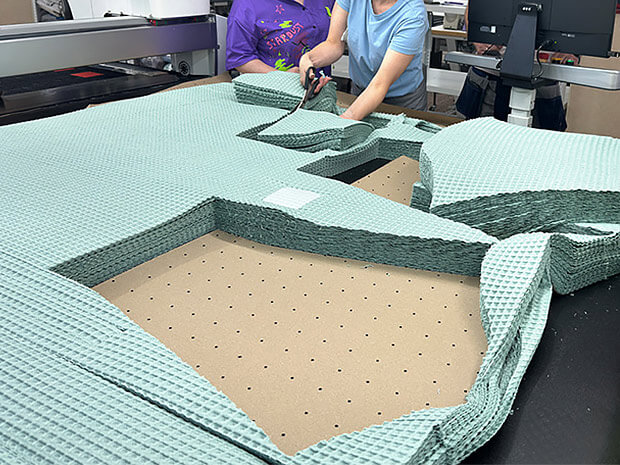

Комплекс для раскроя настила iECHO GLSC для автоматического раскроя настила

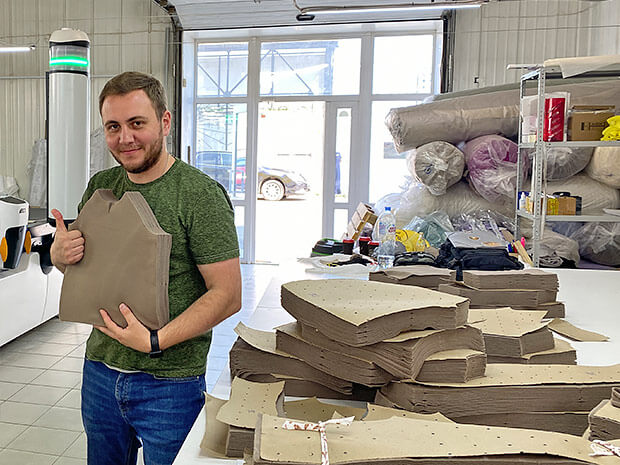

Комплекс для раскроя настила iECHO GLSC для автоматического раскроя настила
Комплекс для раскроя настила iECHO GLSC для автоматического раскроя настила
Комплекс для раскроя настила iECHO GLSC для автоматического раскроя настила
Комплекс для раскроя настила iECHO GLSC для автоматического раскроя настила
Комплекс для раскроя настила iECHO GLSC для автоматического раскроя настила
Комплекс для раскроя настила iECHO GLSC для автоматического раскроя настила
Комплекс для раскроя настила iECHO GLSC для автоматического раскроя настила
Комплекс для раскроя настила iECHO GLSC для автоматического раскроя настила
Комплекс для раскроя настила iECHO GLSC для автоматического раскроя настила
  • Система охлаждения инструмента, предотвращающая перегрев материала и его слипание.
  • Полностью автоматизированная продолжительная резка - общая эффективность резки повышена более чем на 30%.
  • Система автоматической компьютерной раскладки кроя на рабочей поверхности.
  • Функция оптимизации скорости резки. Для повышения эффективности обработки при сохранении качества деталей скорость резки может регулироваться автоматически.
  • Вакуумный прижим материала с возможностью регулировки силы всасывания.
  • Высокочастотный осциллирующий инструмент и пробойники

Интеллектуальная оптимизация резки

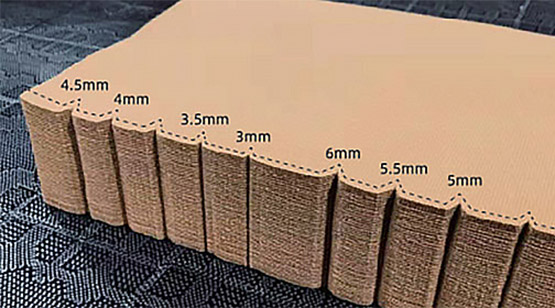

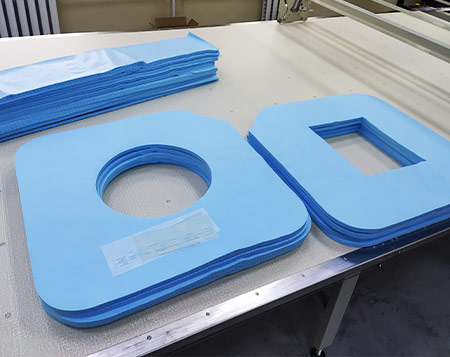

Автоматизированный раскройно-настилочный комплекс iECHO GLSC может создавать одновременно разные по форме и размерам вырезы, что дает возможность с высоким качеством и скоростью вырезать детали по самым сложным контурам.

Компактное размещение

Необходимая для размещения машины площадь сокращена на 20-30%

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ iECHO GLSС


GLSC-1818 GLSC-1820
GLSC-1822
Максимальная ширина материала
1880 мм 2080 мм 2280 мм
Максимальная ширина резки
1830 мм 2030 мм 2230 мм
Длина сборочного стола 2200 мм

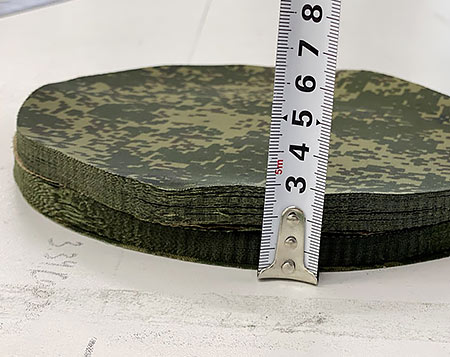

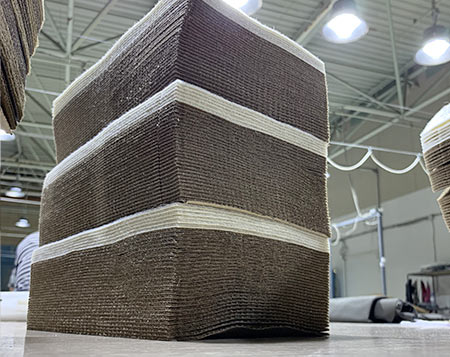

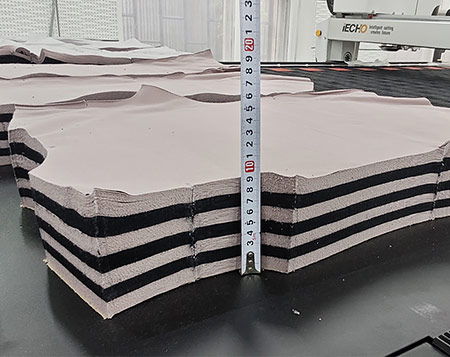

Максимальная толщина настила 90 мм (с активной вакуумной системой)
Максимальная скорость резки 1500 мм/сек.
Максимальное ускорение 0,8 G
Максимальная частота вертикальных перемещений ножа 6000 колебаний/мин.
Система охлаждения ножа В комплекте
Система бокового перемещения Опция
Сканер штрихкода Опция
Перфоратор Опция
Давление воздуха в компрессоре  0,6 МПа
Электропитание 380 В, 50 Гц
Потребляемая мощность
(пиковая при пуске / средняя)
52 кВт / 25-30 кВт
Уровень шума < 77 дБ
Условия эксплуатации Температура: 0-43 °С, отн. влажность: 20-80%

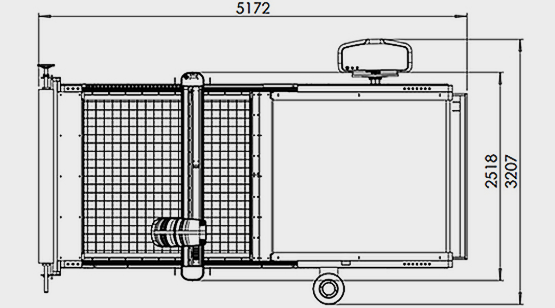

Габаритные размеры 5170 х 2500 х 2600 мм 5170 x 2700 x 2600 мм 5170 х 2900 х 2600 мм
Масса 3200 кг

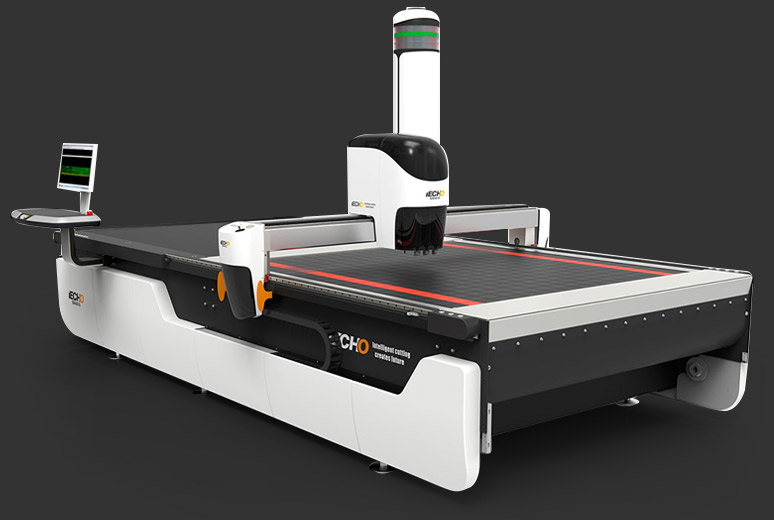

Комплекс для раскроя настила iECHO GLSC

РАБОЧИЙ ПРОЦЕСС

iECHO GLSA на швейной фабрике в Новочебоксарске

iECHO GLSA на фабрике одежды "Аврора"

iECHO GLSA на фабрике одежды "BULAEVICH"

iECHO GLSC-1820 в компании ООО "Ирис", г. Чусовой"

Раскрой настила из 73 слоев ткани - демонстрация АНРК iECHO GLSC в демозале Смарт-Т

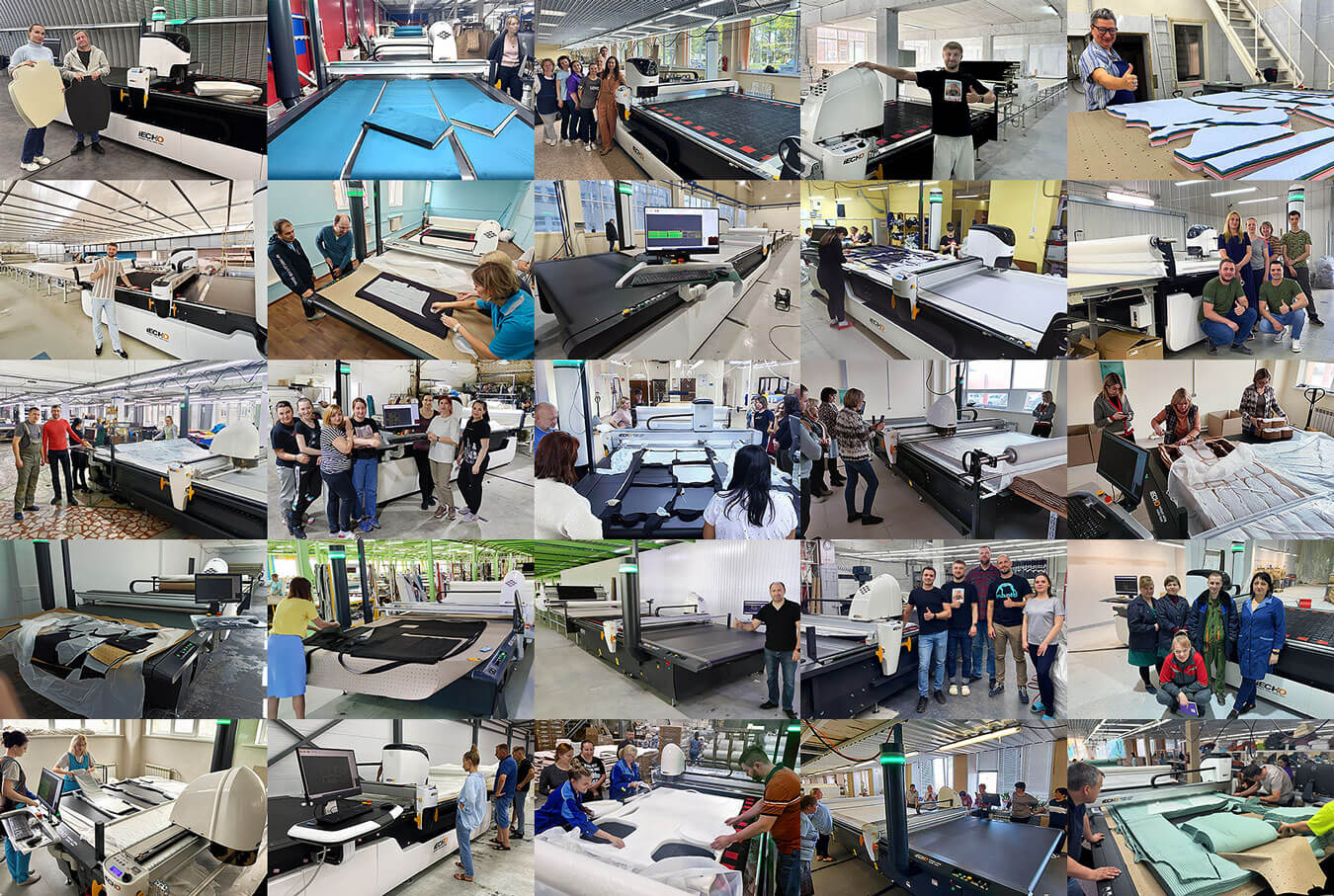

ИНСТАЛЛЯЦИИ iECHO GLSA/GLSC проведенные компанией "Смарт-Т"

Дубна

Инсталляция режущего плоттера iECHO GLS в Дубне

Вязьма

Инсталляция АРНК ECHO GLSA в Вязьме

Вязьма

Инсталляция АРНК ECHO GLSA в Вязьме

Кузнецк

Инсталляция АНРК GLSA в Кузнецке

Орёл

Инсталляция режущего плоттера iECHO GLSC в Орле

Орёл

Инсталляция режущего плоттера iECHO GLSC в Орле

Донецк (Ростовская область)

Инсталляция АНРК iECHO GLSA-2520 в Донецке

Рязань

Инсталляция режущего плоттера iECHO GLSC в Рязани

Рязань

Инсталляция режущего плоттера iECHO GLSC в Рязани

Орск

Запуск режущего плоттера iECHO GLS

Кострома

Запуск режущего плоттера iECHO GLS в Костроме

Новочебоксарск

Инсталляция режущего плоттера iECHO gls

Георгиевск

Инсталляция комплекса для автоматического раскроя настила iECHO GLSC

Георгиевск

Инсталляция комплекса для автоматического раскроя настила iECHO GLSC

Ижевск

Инсталляция комплекса для раскроя настила iECHO GLS в Ижевске

Ижевск

Инсталляция режущего плоттера iECHO GLS в Ижевске

Тула

Инсталляция режущего плоттера iECHO GLS в Туле

Тула

Инсталляция режущего плоттера iECHO GLS в Туле

Рыбинск

Инсталляция режущего плоттера iECHO GLS в Рыбинске

Пенза

Инсталляция режущего плоттера iECHO GLS в Пензе

Ижевск

Инсталляция режущего плоттера iECHO GLS в Ижевске

Ижевск

Инсталляция режущего плоттера iECHO GLS в Ижевске

Санкт-Петербург

Инсталляция настилочного комплекса iECHO в Санкт-Петербурге

Лысьва

Инсталляция комплекса для раскроя настила iECHO GLSC в Лысьвe

Лысьва

Инсталляция комплекса для раскроя настила iECHO GLSC в Лысьвe

Старый Оскол

Инсталляция комплекса для раскроя настила iECHO GLS в Старом Осколе

Оренбург

Инсталляция режущего плоттера iECHO GLS-2520 в Оренбурге

Оренбург

Инсталляция режущего плоттера iECHO GLS-2520 в Оренбурге

Ульяновск

Инсталляция АНРК iECHO GLSA-2520 в Ульяновске

Санкт-Петербург

Запуск плоттера для раскроя настила iECHO GLS в Санкт-Петербурге

Санкт-Петербург

Запуск плоттера для раскроя настила iECHO GLS в Санкт-Петербурге

Актобе

Инсталляция режущего плоттера iECHO GLS в Актобе

Санкт-Петербург

Инсталляция режущего плоттера iECHO GLSC в Санкт-Петербурге

Санкт-Петербург

Инсталляция режущего плоттера iECHO GLSC в Санкт-Петербурге

Обнинск

Инсталляция раскройного комплекса iECHO GLS в Обнинске

Первоуральск

Инсталляция раскройного комплекса iECHO GLS в Первоуральске

Воскресенск

Инсталляция режущего плоттера iECHO GLS в Воскресенске

Богородск

Инсталляция режущего плоттера iECHO GLS в Богородске

Томск

Инсталляция режущего плоттера iECHO GLS в Томске

Химки

Инсталляция режущего плоттера iECHO GLS в Сходне

Чебоксары

Инсталляция АНРК iECHO GLSC-1820 в Чебоксарах

Санкт-Петербург

Инсталляция АНРК iECHO GLSC в Санкт-Петербурге

Фрязино

Инсталляция режущего плоттера iECHO GLS во Фрязино

Москва

Инсталляция режущего плоттера iECHO GLSA в Москве

Брянск

Инсталляция режущего плоттера iECHO GLSС в Брянске

Брянск

Инсталляция режущего плоттера iECHO GLSС в Брянске

Наро-Фоминск

Инсталляция АНРК GLSA 2520 в Наро-Фоминске

Чебоксары

Инсталляция АНРК GLSA-2520 в Чебоксарах
