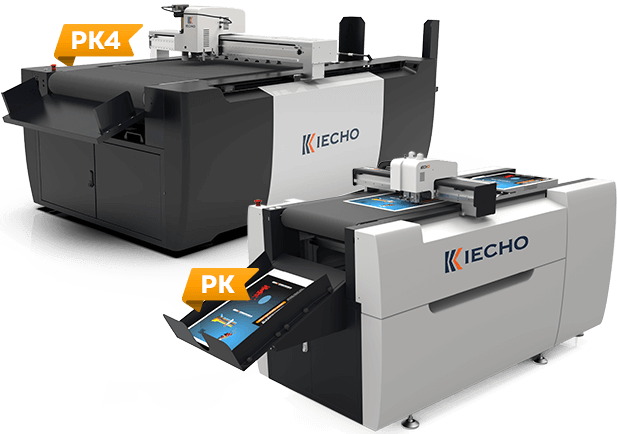

АВТОМАТИЧЕСКИЙ ПЛАНШЕТНЫЙ РЕЖУЩИЙ ПЛОТТЕР iECHO PK / PK4
ИДЕАЛЬНЫЙ
ВЫБОР
ВЫБОР
для типографий
и рекламных производств
и рекламных производств
iECHO PK - система для фигурной резки, надсечки, биговки и перфорации листовых материалов толщиной до 10 мм (серия PK) и до 16 мм (серия PK4) . Рабочие зоны 600х400 — 1200х900 мм. Транспортный конвейер с вакуумным прижимом + вакуумный механизм — поднимает листы материала из стопки и подаёт их в зону резки.
- Плоттеры в наличии. Драйв-тест в демозале 900 м2.
- Доставка, установка и обучение. Сервис-поддержка.
- Лизинговые программы
.jpg)
.jpg)
.jpg)
.jpg)
ОБЛАСТИ ПРИМЕНЕНИЯ iECHO PK
Малотиражная и сувенирная упаковка из картона и гофрокартона
POS-материалы (шелфтокеры, стопперы, вобблеры, ценники, магниты, бирки и др.)
Этикетки, наклейки, стикеры
Полиграфическая продукция (брошюры, флаеры, папки, открытки)
Дорожные и предупреждающие знаки, знаки безопасности
Приборостроение (гибкие клавиатуры, панели приборов, шильды)
.jpg)
-1.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
Режущий плоттер iECHO PK - отличное дополнение к полиграфическому оборудованию формата A2 и А3:
офсетным комплексам Heidelberg, KBA, RYOBI, Komori и цифровым машинам Xerox, Konica Minolta, Ricoh, Canon, HP.
офсетным комплексам Heidelberg, KBA, RYOBI, Komori и цифровым машинам Xerox, Konica Minolta, Ricoh, Canon, HP.

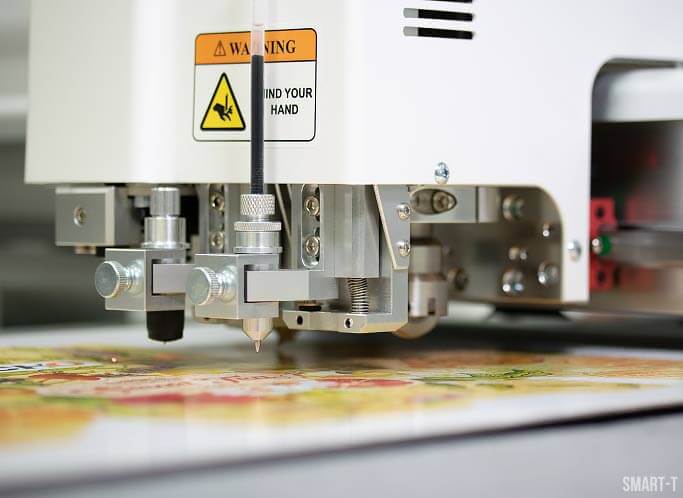

Возможность комбинирования нескольких операций – контурной резки, надсечки и биговки
- Резка этикеток любой формы.
- Резка/надсечка стикеров.
- Резка/биговка картона любого типа.
- Модели iECHO РК-0604 PLUS/0705 PLUS и iECHO PK-1209 Pro Max комплектуются высокочастотным электрическим осциллирующим ножом, что дает возможность работать с такими материалами, как гофрокартон, микрогофрокартон и пенокартон.

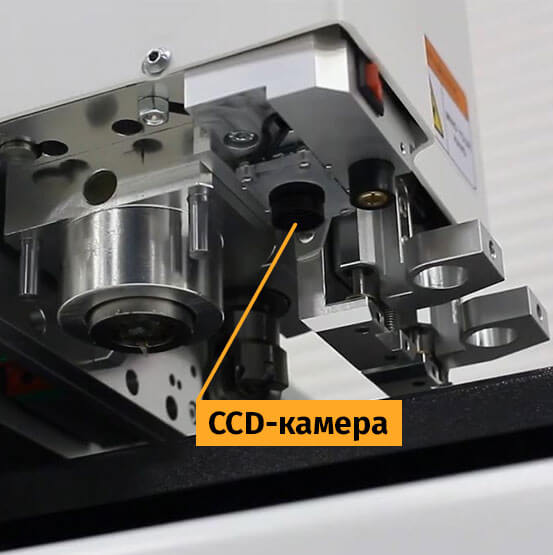

CCD-камера высокой чёткости
Обеспечивает точное позиционирование различных материалов в автоматическом режиме, предотвращая проблемы, обусловленные человеческим фактором. Cканирует метки и выполняет безошибочную контурную резку без вмешательства оператора.

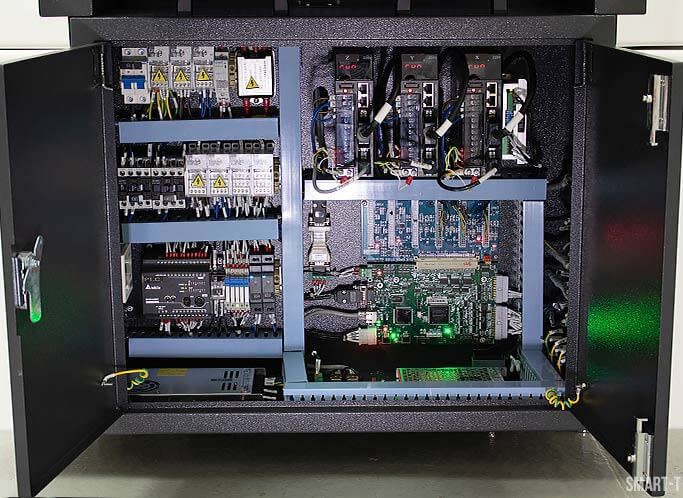

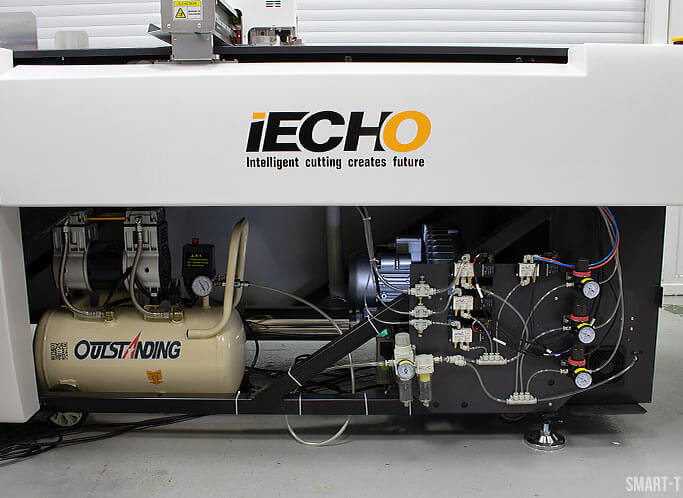

Конструкция плоттера и блок электроники
Основание плоттера iECHO PK представляет собой стальную раму, усиленную несколькими поперечинами для повышения жесткости конструкции и улучшения точности обработки. Электронная часть станка расположена исключительно компактно и удобно для обслуживания. Весь блок собран в соответствии со всеми международными требованиями к промышленной электропроводке.

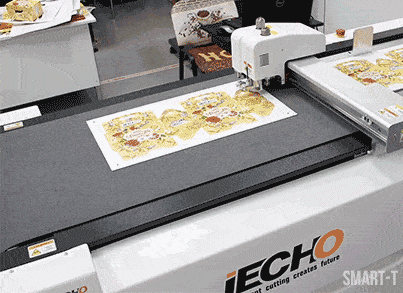

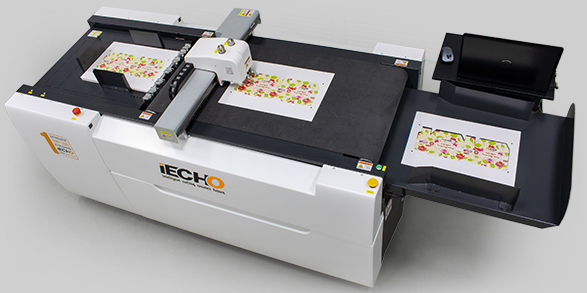

Автоматическая подача материала
Полностью автоматическая система листовой подачи существенно повышает производительность и делает рабочий процесс наиболее эффективным. Сразу после завершения задания автоматический конвейер аккуратно укладывает обработанный материал в приемный лоток.

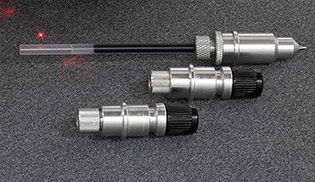

Усовершенствованная система флюгерных ножей
Новая конструкция флюгерных ножей iECHO PK позволяет максимально стабилизировать настройки режущего инструмента, что обеспечивает исключительно точную резку без отклонений её параметров от заданных установок.
Система резки по QR-коду
Функция сканирования QR-кода обеспечивает быстрый старт рабочих операций. Обработка материалов производится в автоматическом режиме: cистема по завершению предыдущего задания на основании данных, полученных из QR-кода, считываемого специальной камерой, загружает следующий файл раскроя.

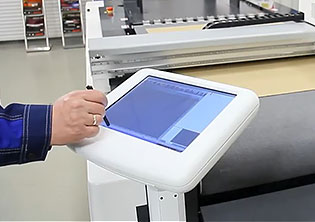

Мощный компьютер с сенсорным дисплеем (опция)
Плоттер iECHO PK можно оснастить встроенным компьютером с удобным LCD-экраном, что позволит оператору обходиться без клавиатуры и мыши. Максимальное удобство управления плоттером + экономия места.

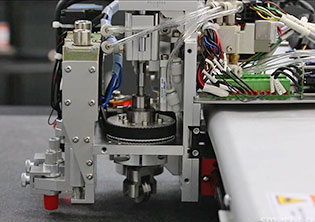

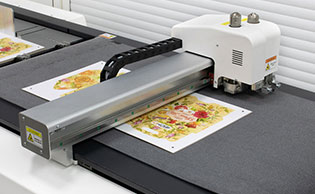

Лёгкая и прочная каретка
Значительно улучшает манёвренность всей системы и минимизирует время перемещения. Функция автоматической остановки каретки - в случае обнаружения помехи каретка автоматически останавливается и плоттер ставится на паузу до её устранения.

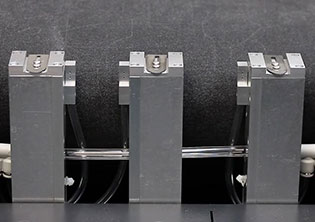

Сверхскоростной пневмопривод
Для поднятия осциллирующего ножа и биговочного колеса - значительно сокращает время обработки.

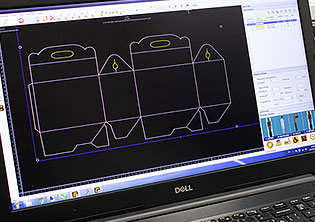

Программное обеспечение iBrightCut
Автоматическое сопоставление данных с резкой, биговкой, нанесением пунктирных линий без дополнительных ручных настроек и резка сразу после импорта файл. Полная согласованность с программами для проектирования упаковки.
Система раздува стопы сжатым воздухом
Установлена в автоподатчике. Исключает слипание листов во время их подачи на рабочий стол.

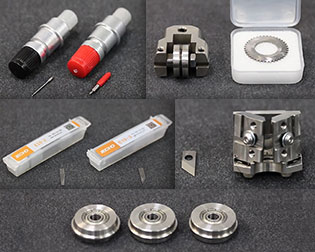

Внушительный выбор инструментов
2 флюгерных ножа, 2 тангенциальных ножа, биговочные колёса, перфорационные колёса, нож V-Cut (опция) для выборки V-образного паза для аккуратного сгибания толстых материалов.
Подберём оборудование
под ваши задачи
Посоветуем оптимальную по производительности, опциям и стоимости модель
Подобрать оборудование
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Серия PK
- Серия PK4
| iECHO РК-0604 | iECHO РК-0705 | iECHO РК-0604 PLUS | iECHO PK-0705 PLUS | iECHO PK-1209 Pro Max | ||
| Область резки | 600 х 400 мм | 750 х 530 мм | 600 x 400 мм | 750 x 530 мм | 1200 х 900 мм | |
| Инструменты | 2 флюгерных ножа, биговальный инструмент (колесо), держатель пера | Осциллирующий тангенциальный нож, 2 флюгерных ножа, биговальный инструмент (колесо), держатель пера | Осциллирующий тангенциальный нож, тангенциальный нож, 2 флюгерных ножа, биговальный инструмент (колесо), держатель пера | |||
| Максимальная скорость резки | 1000 мм/сек | |||||
| Максимальная толщина обрабатываемого материала | 2 мм | 6 мм | 10 мм | |||
| Точность резки | ± 0,1 мм | |||||
| Совместимые форматы данных | PLT, DXF, HP/GL, PDF, EPS | |||||
| Электропитание | 220 В ± 10 %, 50 Гц | |||||
| Потребляемая мощность | 4 кВт | 7 кВт | ||||
| Подходящие для обработки материалы | ПВХ-пленка, картон, синтетическая бумага, световозвращающие материалы, магнитный винил | Пенокартон, поролон, вспененный полиэтилен, пенолон, картон, гофрокартон, пластики (включая гофрированные), многослойный АБС, ПВХ-пленка, синтетическая бумага, световозвращающие материалы, магнитный винил | ||||
| Конвейерная система | В базовой комплектации | |||||
| Листовой автозахват (автоподатчик) с раздувом | В базовой комплектации | |||||
| Приемный лоток | В базовой комплектации | |||||
| Вакуумная помпа + воздушный компрессор | В базовой комплектации | |||||
| Габаритные размеры | 2350 х 900 х 1150 мм | 2500 х 1050 х 1150 мм | 2350 х 900 х 1150 мм | 2500 х 1050 х 1150 мм | 3200 х 1500 х 1550 мм | |
| Масса | 370 кг | 450 кг | 370 кг | 450 кг | 900 кг | |
Опции режущих плоттеров iECHO PK
| Наименование | Этап оснащения |
| Встроенный компьютер с сенсорной панелью |
На заводе |
| Устройство загрузки рулонных материалов |
На заводе |
| Инструмент перфоратор |
В любое время по заказу |
| Инструмент V-cut |
В любое время по заказу |
| Программное обеспечение для считывания QR-кодов |
В любое время по заказу |
| iECHO РК4-1007 | iECHO РК4-0912 | |
| Область резки | 1000 х 707 мм (В1) | 900 х 1200 мм (А0) |
| Поддерживаемые форматы листов | А1/А2/А3/А4, В1/В2/В3/В4 | А0/А1/А2/А3/А4, В1/В2/В3/В4 |
| Ограничения по весу/высоте загрузочного стола | 260 кг/400 мм | 360 кг/400 мм |
| Конвейерная система | С вакуумным захватом | |
| Система позиционирования | CCD-камера, красный луч | |
| Инструменты | 4 фиксированных держателя ножа (флюгерные ножи DK - 0,9 мм и 1,5 мм; биговальное колесо РК - 1 мм; электрический осциллирующий нож PK EOT1 - по одному в стандартной комплектации) 1 универсальный держатель инструмента (для ножей UCT, KIiss Cut, EOT2 и т. д.) |
|
| Максимальная скорость резки | 1200 мм/сек. | |
| Максимальная толщина материала | 16 мм | |
| Точность резки | ± 0,1 мм | |
| Формат данных | Векторный | |
| Интерфейс | USB | |
| Электропитание | 380 В, 50 Гц | |
| Макс. потребляемая мощность | 6,5 кВт | |
| Подходящие для обработки материалы | Пенокартон (в том числе с ПС-слоями), картон, толстый гофрированный картон, пластики (включая гофрированные), многослойный АБС, ПВХ-пленка, синтетическая ПП-бумага, световозвращающие материалы, магнитный винил | |
| Конвейерная система | В базовой комплектации | |
| Зоны вакуумного прижима/Количество помп | 2 зоны/2 помпы | 3 зоны/3 помпы |
| Давление воздуха | 0,6 МПа | |
| Листовой автозахват (автоподатчик) с раздувом | В базовой комплектации | |
| Система захвата листа и подача на конвейер | Присоски | |
| Приемный лоток | В базовой комплектации | |
| Габаритные размеры (Ш х Г х В) | макс. 2890 х 1400 х 1200 мм 2150 х 1400 х 1200 мм (без стойки для пачки и направляющей для выгрузки) |
макс. 2850 х 1900 х 1200 мм 2350 х 1900 х 1200 мм (без стойки для пачки и направляющей для выгрузки) |
| Масса | 700 кг | ~ 920 кг |
| Опции | ПК с сенсорным экраном, система рулонной подачи | |
| Условия эксплуатации | Температура: 0-40 °C, отн. влажность: 20…80 % | |
ОБРАБАТЫВАЕМЫЕ МАТЕРИАЛЫ
Пенокартон
Буквы и логотипы | Постеры | Фоторамки | Ростовые фигуры
Самоклеющийся винил
Этикетки | Буквы и логотипы | Виниловая аппликация | Автомобильная и промышленная графика
Синтетическая бумага (ПП)
Фотографии | Постеры | Стенды Roll-up |Демонстрационные стенды
Сэндвич-полистирол
Креативные игрушки | Модели и конструкции | Ростовые фигуры
Световозвращающие пленки
Дорожные знаки | Знаки предупреждения |Декоративная аппликация
Картон
Цветные коробки | Пакеты |
Упаковка
Пластики
Подарочная упаковка | Папки | Баннеры | Рекламные конструкции
Гофрированный картон
Тара и упаковка | Подарочные коробки | POP-конструкции
Макулатурный картон
Упаковка | Подарочные коробки | Фоторамки | Макеты и модели
Гофрированный пластик
Демонстрационные стенды |
Упаковка
АБС
Упаковка | Демонстрационные стенды | POP-конструкции
Магнитный винил
Наклейки-магниты | Информационные знаки | Сувенирная продукция
РАБОЧИЙ ПРОЦЕСС
Отзыв о режущем плоттере iECHO PK - типография "Грейм"
Отзыв о режущем плоттере iECHO PK - типография "Минимакс"
Использование QR-кодов на режущем плоттере iECHO PK
На что способен плоттер iECHO PK? Тест на резку ПВХ-пленки
Cмарт-Т — эксклюзивный дистрибьютор плоттеров серии iECHO PK на территории России Дистрибьютор №1 в России по официальным данным Hangzhou IECHO Science & Technology Co., Ltd. за 2022-23 гг.
94 сертифицированных инженера
в 22 городах России
в 22 городах России
Устанавливаем оборудование "под ключ".
Обучаем ваших сотрудников работе с комплексами.
Работаем по всей России.
Обучаем ваших сотрудников работе с комплексами.
Работаем по всей России.
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
11 представительств
в России. Представительства в Беларуси, Казахстане, Узбекистане и Кыргызстане Оперативно решаем все вопросы, связанные с сервисным обслуживанием и поставкой запасных частей.
Карта региональных
представительств
Демозал 900 м2
Один из крупнейших демозалов в Европе - более 50 единиц техники.
Оборудование для рекламного, текстильного, сувенирного и этикеточного производства.
Оборудование для рекламного, текстильного, сувенирного и этикеточного производства.
ИНСТАЛЛЯЦИИ iECHO PK проведенные компанией "Смарт-Т"
Нижний НовгородiECHO PK-0705 PLUSтипография
МоскваiECHO PK-1209 PRO MAXпроизводство кошачьих когтеточек
КалининградiECHO PK-0705 PLUSупаковка для ювелирной продукции
Санкт-ПетербургiECHO PK-0705 PLUSтипография
СамараiECHO PK-0705 PLUSтипография
Санкт-ПетербургiECHO PK-0705 PLUSтипография
МоскваiECHO PK-0705 PLUSонлайн-типография
РязаньiECHO PK-1209 PRO MAXвентиляционные системы
ФрязиноiECHO PK-1209 PRO MAXРПК
МоскваiECHO PK‑0604 PLUSтипография
ОмскiECHO PK-0705 PLUSтипография
СамараiECHO PK-0705 PLUSтипография
ЕкатеринбургiECHO PK-0604типография
ПушкиноiECHO PK-0604РПК
Санкт-ПетербургiECHO PK-1209 PRO MAXупаковка для деталей и комплектующих
ТашкентiECHO PK-0705 PLUSтипография
ВладивостокiECHO PK-0604типография
Санкт-ПетербургiECHO PK-0604 PLUSтипография
Южно-СахалинскiECHO PK-0604 PLUSРПК
Нижний НовгородiECHO PK-0705 PLUSтипография
КоролёвiECHO PK-0604РПК
КрасноярскiECHO PK-0705 PLUSРПК
ТобольскiECHO PK-1209 PRO MAXРПК
МоскваiECHO PK-0705 PLUSтипография Газпромбанка
КрасногорскiECHO PK-0705 PLUSтипография
КоломнаiECHO PK-0705 PLUSРПК
ИжевскiECHO PK-0705 PLUSтипография
Петропавловск-КамчатскийiECHO PK-0705 PLUSРПК
Набережные ЧелныiECHO PK-1209 PROРПК
КаспийскiECHO РК-0604типография
ЯрославльiECHO PK-1209 PRO MAXпроизводство POS-материалов
УфаiECHO PK4-0912РПК
АрмавирiECHO PK-0705 PLUSтипография
СолнечногорскiECHO PK4-0912производство косметики
Санкт-ПетербургiECHO PK4-1007типография
БелгородiECHO PK-0705 PLUSтипография
МытищиiECHO PK-0604 / PK-0705 Plusразвивающие игры и наглядные пособия
КазаньiECHO PK4-0912типография КПФУ
МоскваiECHO PK-0705 PLUSпроизводство медицинского оборудования
МоскваiECHO PK4‑1007типография
КировiECHO PK-0705 PLUSтипография
ЧебоксарыiECHO PK-0705 PLUSРПК
ОрёлiECHO PK-0604 PLUS производство цифровых лабораторий
БердскiECHO PK-1209 PRO MAXкогтеточки и игрушки для кошек
Санкт-ПетербургiECHO PK-0705 PLUSтипография
МахачкалаiECHO PK-1209 PRO MAXтипография
Великий НовгородiECHO PK4-1007сувенирное производство
КазаньiECHO PK-1209 PRO MAXупаковочная продукция
ИжевскiECHO PK-1209 PRO MAXтипография
ВидноеPK-0705 PLUSтипография
СыктывкарiECHO PK4-1007типография
Предприятия вслед за первым плоттером iECHO PK устанавливают себе и второй экземпляр
Очень наглядное подтверждение высочайшего авторитета оборудования iECHO на российском рынке.
4 плоттера iECHO PK на предприятии
- "Куранты" (Казань, типография)
3 плоттера iECHO PK на предприятии
- "Минимакс" (Санкт-Петербург, типография)
2 плоттера iECHO PK на предприятии
- "Не по годам" (Мытищи, развивающие игры и наглядные пособия)
- "ДЕКА" (Ярославль, POS-материалы)
- "Футурис" (Москва, типография)
Мы установили более 150 плоттеров iECHO PK.
Отчёты об инсталляциях можно прочитать здесь
